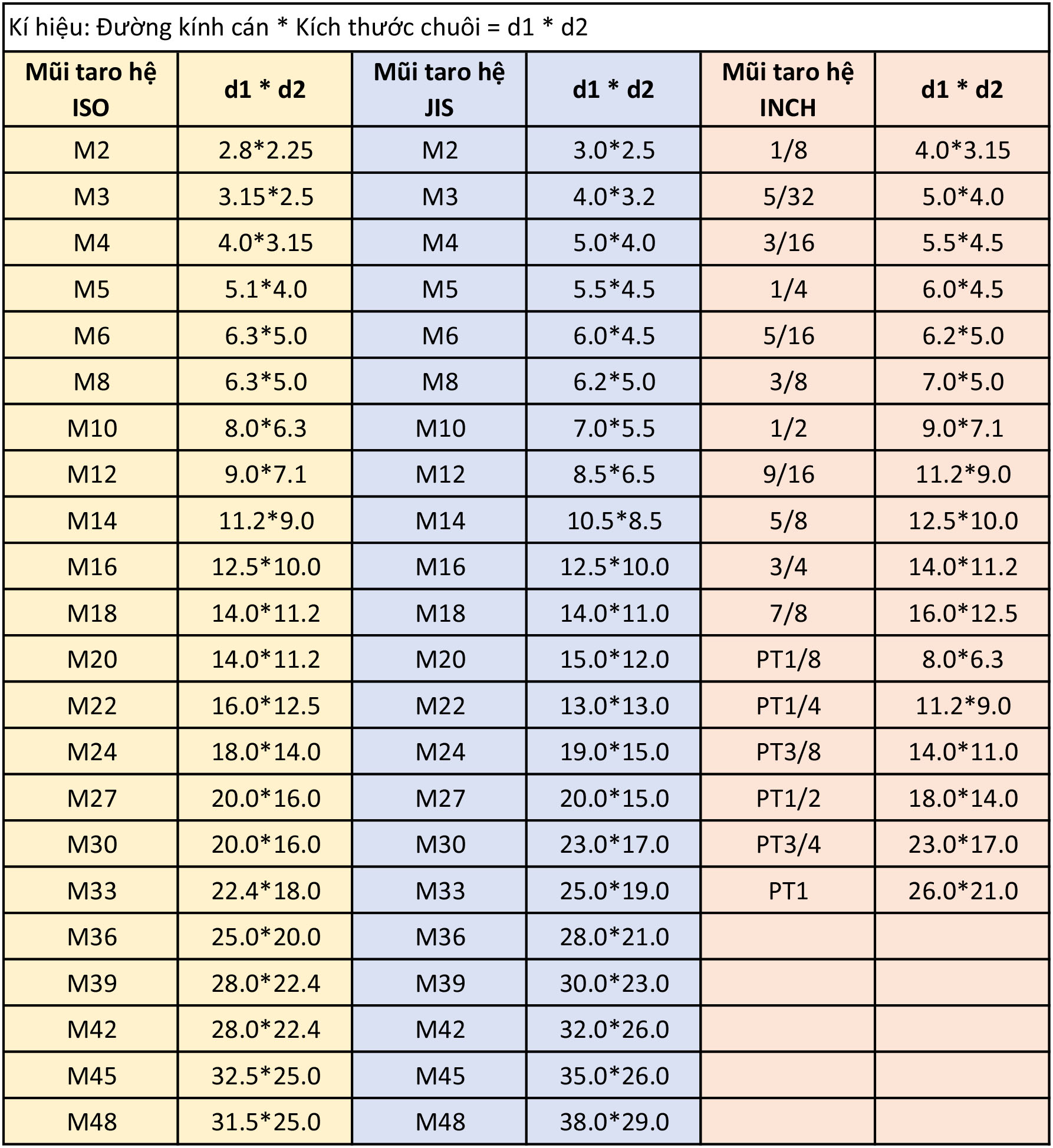

Bảng quy đổi kích thước của mũi taro và chuck kẹp
Hướng dẫn chỉnh lực siết chính xác chuck kẹp mũi taro để chống gãy mũi chuẩn xác

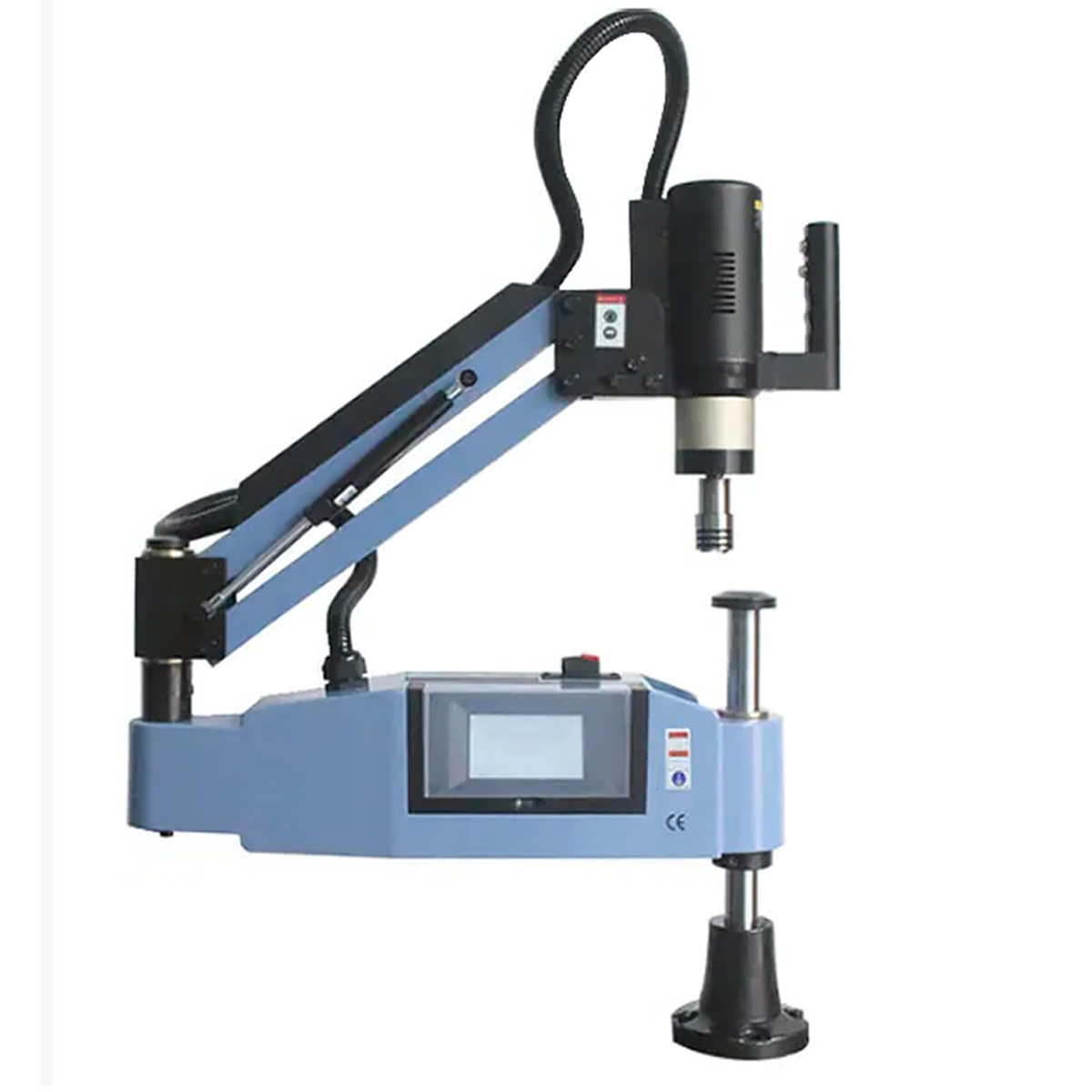

Chuck kẹp mũi taro - hay collet kẹp mũi taro - được dùng để kẹp chặt mũi taro trên máy taro ren điện. Chuck kẹp tháo lắp nhanh chuyên dùng cho máy taro cần điện không phải là một loại chuck kẹp thông thường giống như bầu kẹp khoan hay BT kẹp. Chuck kẹp nằm trong bộ vật tư máy taro điện cao cấp.
Chuck kẹp - Collet kẹp mũi taro GT12, GT24 cao cấp giá rẻ tại Hà Nội
Loại chuck dành riêng cho máy taro điện tay cần này được thiết kế theo nhiều cỡ của mũi taro riêng biệt, có nghĩa là một một chuck kẹp chỉ có thể lắp vừa một mũi taro duy nhất mà thôi, do đó thiết kế lỗ chuck kẹp là chính xác tuyệt đối với đường kính chuôi của mũi taro tương ứng được kí hiệu trên chuck kẹp.
Chuck kẹp của máy taro cần điện được thiết kế không chỉ để cố định mũi taro mà còn có chức năng trượt để bảo vệ chống gãy mũi taro tuyệt đối bởi cơ cấu ly hợp dạng răng sóng bên trong chuck kẹp mũi taro. Một đầu của ly hợp gắn với phần vòng ngoài có liên kết với trục dẫn động của động cơ máy taro, đầu còn lại của ly hợp liên kết với vòng trong của chuck và mũi taro.
Chuck kẹp chống gãy mũi taro cao cấp cho máy taro điện tay cần
Khi mũi taro bị kẹt do quá tải hoặc mũi taro bị chạm đáy lỗ trong trường hợp taro lỗ bít mà kỹ thuật viên lập trình chiều sâu taro lớn hơn chiều sâu thực tế của lỗ khoan, lúc này, hệ thống ly hợp răng sóng sẽ trượt lên nhau và ngắt truyền động từ trục đcơ đến mũi taro. Hiểu đơn giản là trong trường hợp này, động cơ máy vẫn sẽ tiếp tục hoạt động và quay bình thường, nhưng mũi taro sẽ được ngắt chuyển động và đứng yên một chỗ nhờ vào hệ thống ly hợp.
So sánh chuck kẹp hệ ISO và chuck kẹp hệ JIS

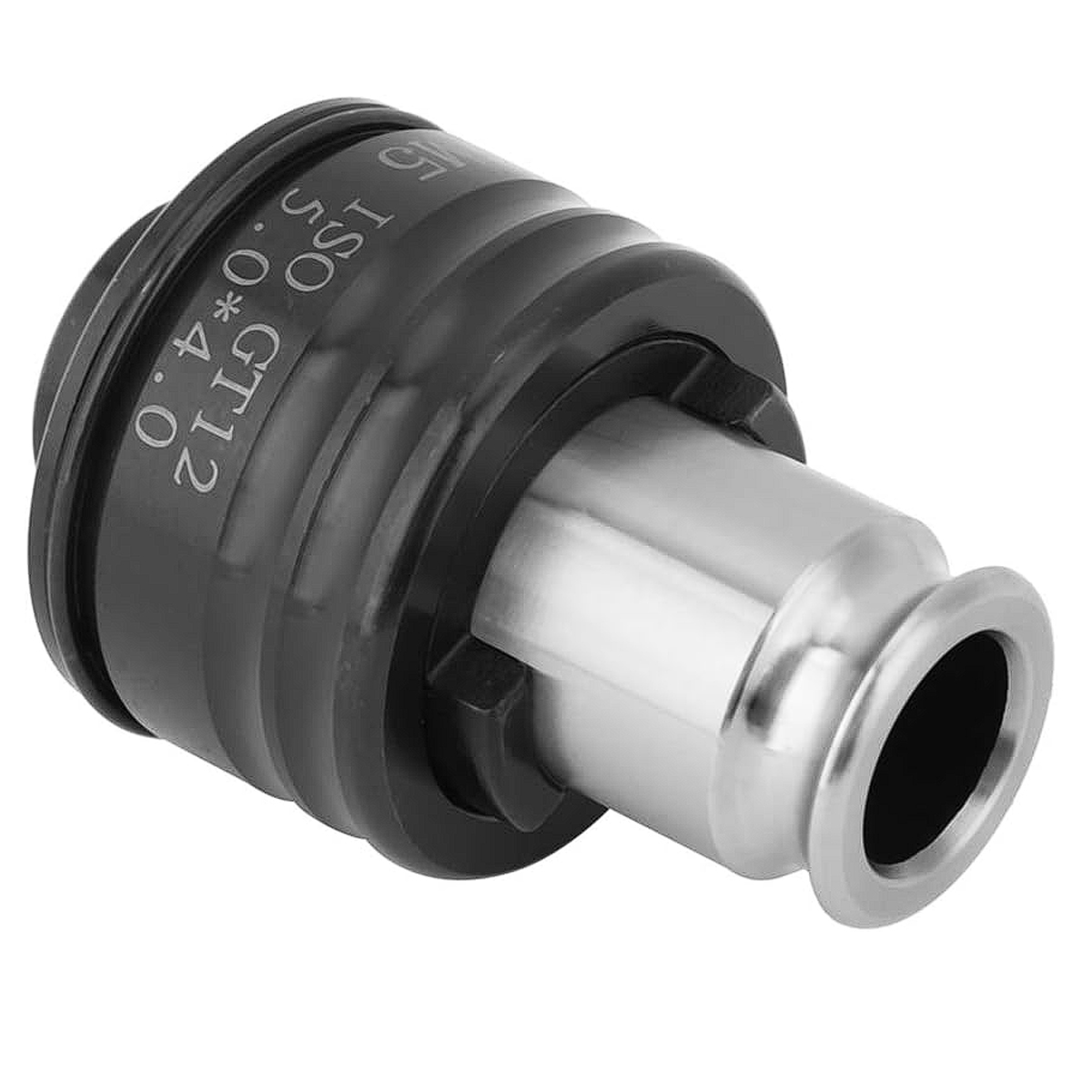

Hệ ISO: dùng kẹp những mũi taro tiêu chuẩn quốc tế

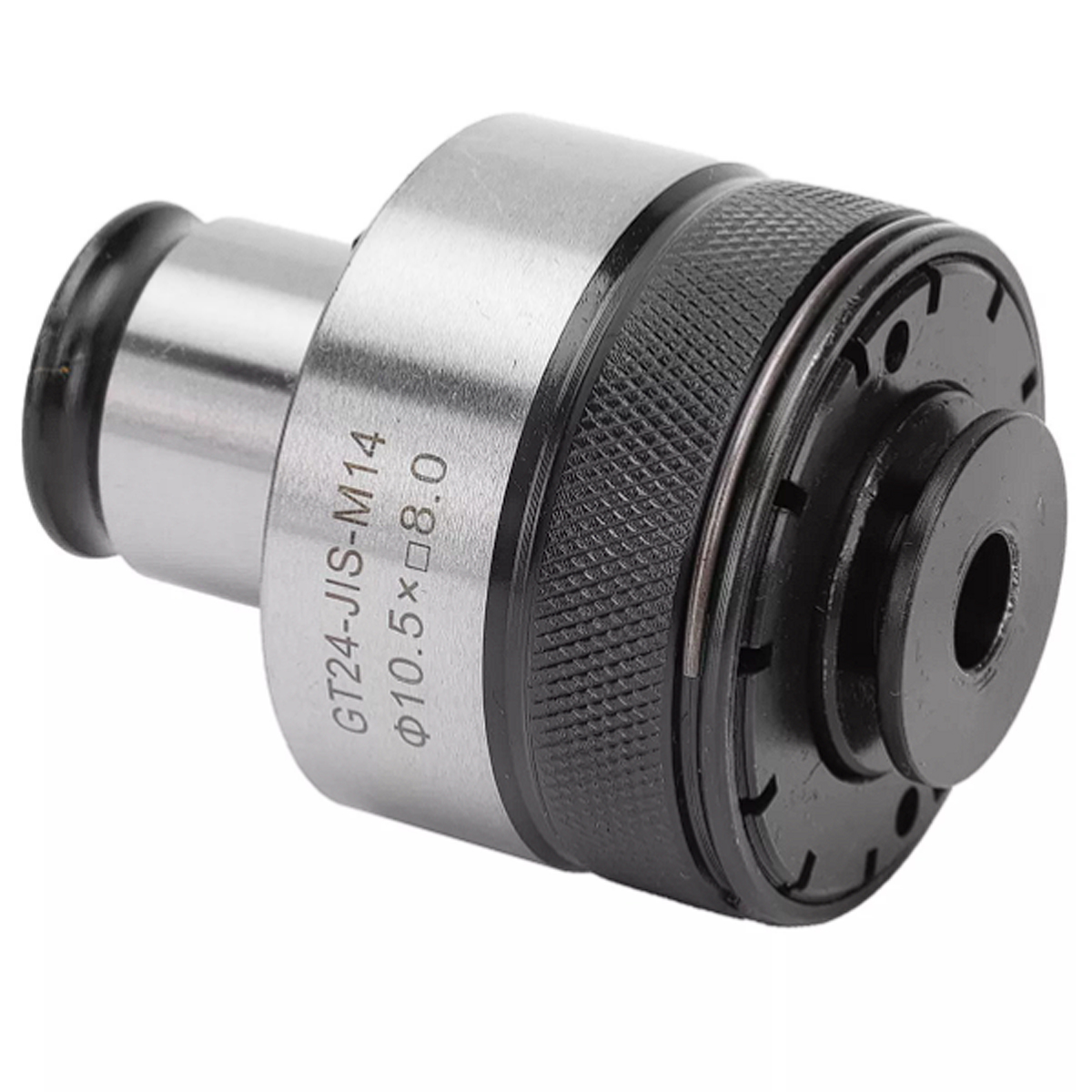

Hệ JIS: dùng kẹp những mũi taro tiêu chuẩn Nhật Bản
Hệ Inch: dùng kẹp những mũi taro tiêu chuẩn Anh

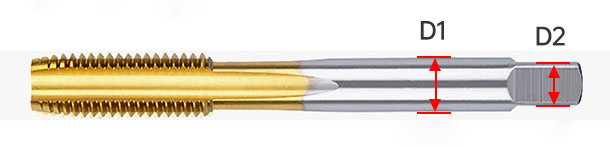

Điểm khác nhau giữa những tiêu chuẩn này là về kích thước cán và chuôi cán mũi taro. Dùng mũi taro hệ nào phải lắp chuck kẹp theo hệ đó, không thể sử dụng chung được.
Trên thị trường hiện tại, mũi taro hệ tiêu chuẩn JIS là thông dụng và đa dạng các loại kích thước cán, cho nên chúng tôi thường hướng khách hàng dùng máy taro có bộ collet hệ JIS đi kèm
Chuck kẹp mũi taro GT12: dùng cho máy taro M12, máy taro M16
Chuck kẹp mũi taro GT24: dùng cho máy taro M24, máy taro M30, máy taro M36
Lực siết của chuck kẹp cần phải được điều chỉnh trước khi sử dụng thì chức năng trượt chống gãy mới có tác dụng, vì mỗi một mũi taro sẽ chịu một lực momen xoắn quá tải khác nhau.
Để điều chỉnh lực siết của chuck kẹp mũi taro, chúng ta cần phải thao tác theo các bước sau:
- Đầu tiên, chúng ta cần phải tháo vòng chặn ra, vòng chặn được lắp vào để cố định phần ren tăng chỉnh lực kẹp của chuck, nên để điều chỉnh được lực siết chúng ta cần phải tháo vòng chặn này ra mới có thể điều chỉnh được.
Vòng chặn của chuck kẹp chống gãy mũi cho máy taro điện chống gãy mũi taro cao cấp
- Tiếp theo là phần kẹp chuôi của chuck kẹp vào eto để chống xoay trong quá trình điều chỉnh lực siết của chuck kẹp.
Cố định chuck kẹp chống gãy mũi taro chất lượng cao bằng eto để vặn chỉnh siết lực
- Sử dụng chìa chuyên dụng để tăng/giảm lực siết của chuck kẹp mũi taro, đặt 2 chốt khóa vào 2 lỗ định vị trên phần ren tăng chỉnh lực siết của chuck kẹp.
- Xoay chìa ngược chiều kim đồng hồ để nới lỏng lực siết của chuck kẹp đến khi thấy lỏng hẳn, tay có thể xoay được phần ren tăng chỉnh.
Điều chỉnh lực siết của chuck kẹp chống gãy mũi taro cao cấp
- Lắp mũi taro lên chuck kẹp, chọn đúng mũi taro trên màn hình cảm ứng, bật chế độ cảm biến lực momen xoắn lên để đảm bảo an toàn, sau đó taro thử khoảng 15mm, nếu như chuck kẹp mũi taro không có dấu hiệu trượt chống gãy, đồng thời mũi taro vẫn xuống bình thường thì tiếp tục kẹp vào eto và nới lỏng thêm 1 vòng quay, lắp lại và taro thử tiếp. Trường hợp khi taro tiếp mà chuck kẹp mũi taro đã bắt đầu có dấu hiệu ly hợp tách nhau ra và trượt chống gãy khi mũi taro xuống độ sâu trên 15mm - tức là lúc này lực siết của chuck kẹp lên cơ cấu ly hợp đã ở mức tương đối hợp lí đối với mũi taro đang sử dụng. Lúc này, ta tiến hành tháo chuck kẹp ra rồi kẹp lại lên eto, dùng chìa xoay theo cùng chiều kim đồng hồ khoảng 2 vạch chia trên ren tăng chỉnh để tăng thêm một chút lực siết của ly hợp.
Hướng dẫn cài đặt chức năng chống gãy mũi taro đơn giản cho máy taro điện tay cần
- Lắp vòng chặn đã tháo ban đầu vào để cố định phần lực siết mới, điều chỉnh phù hợp với mũi taro tương ứng và làm lần lượt với các chuck kẹp còn lại.
