Bàn từ cơ máy mài là một sản phẩm phổ biến trong ngành sản xuất chế tạo cơ khí chính xác CNC. Trong xu thế hiện đại và chuyển đổi công nghệ hiện nay, tất cả các phương pháp thủ công đều đã được thay thế bằng các công cụ tự động để giảm thiểu thời gian, sức lực nhân công mà có thể nâng cao năng xuất lao động cũng như chất lượng sản phẩm.

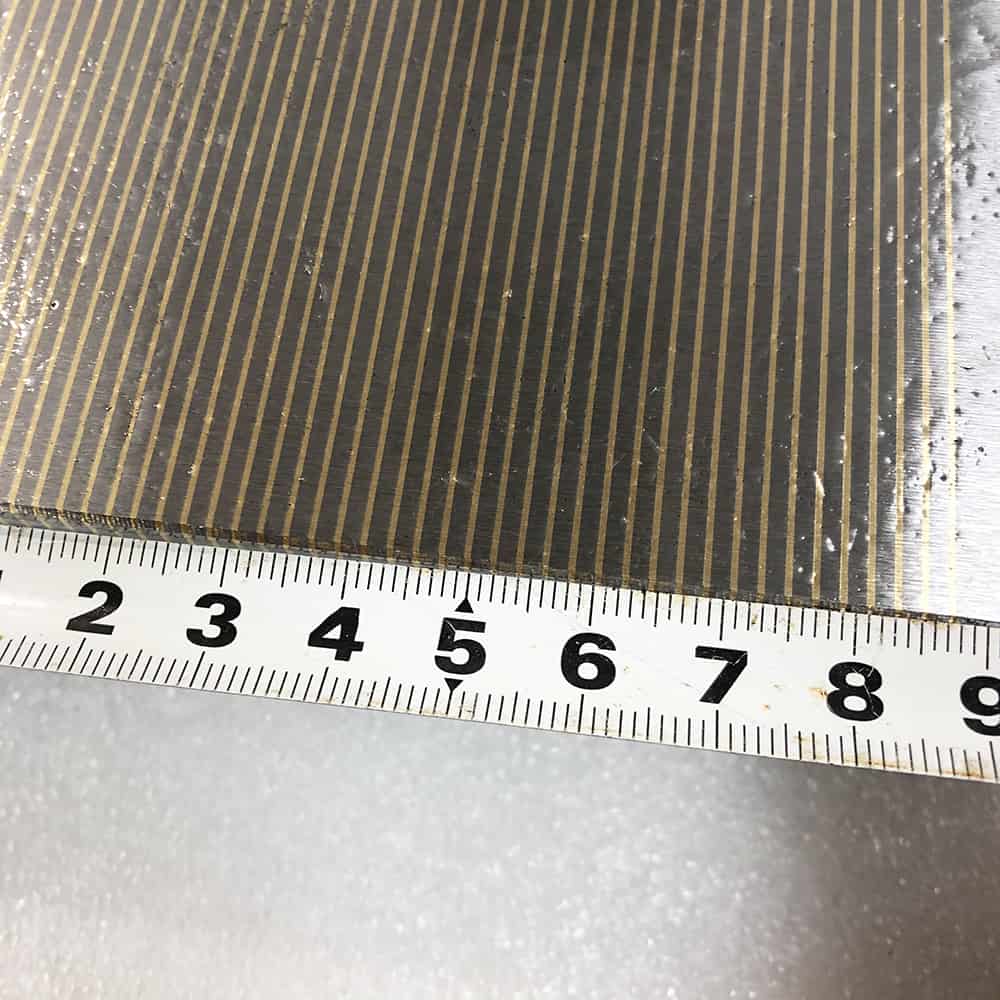

Bàn từ cơ máy mài có cấu tạo đơn giản, phần vỏ được làm từ khối thép đặc với các dải từ tính nam châm vĩnh cửu được xếp sát cạnh nhau, có thể hút các vật thể, chi tiết với kích thước nhỏ và trọng lượng rất nhẹ. Đặc biệt, thiết bị không thấm nước nên có thể làm việc trong các môi trường dung môi chuyên dụng.

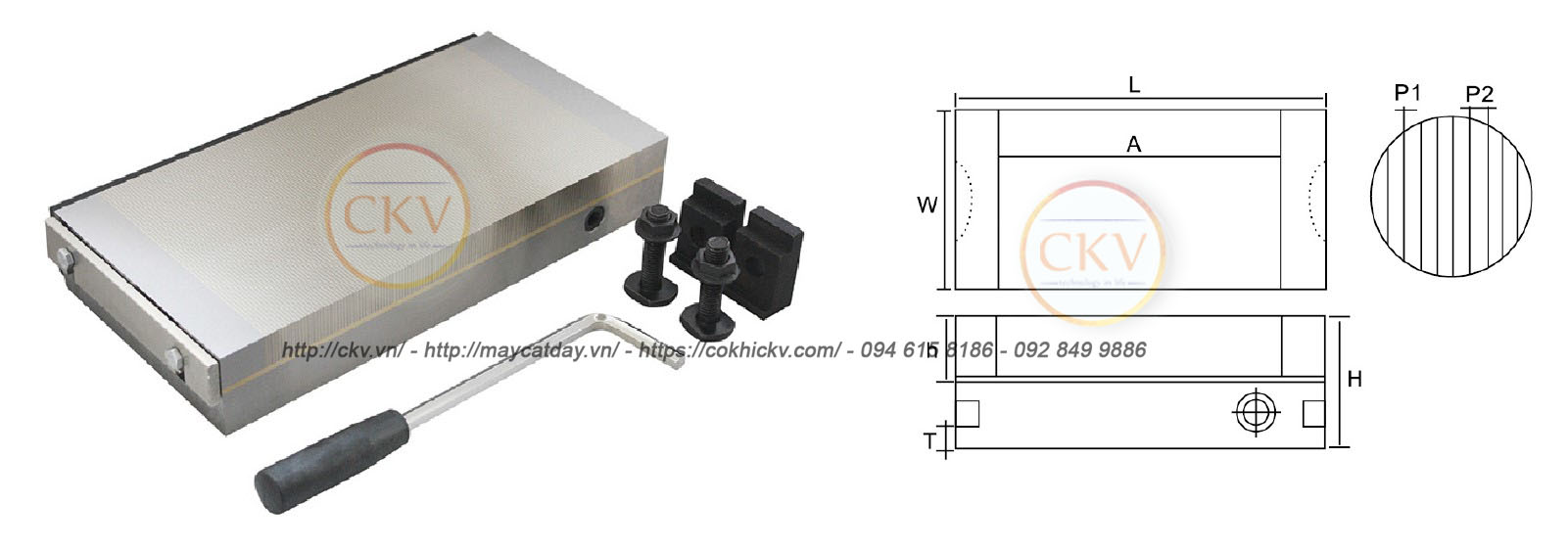

Cấu tạo của bàn từ cơ dành cho máy mài
Bàn từ cơ máy mài cũng giống các loại bàn hút từ khác, có đa dạng kích thước để phủ hợp với hành trình làm việc của máy, mỗi loại kích thước sẽ có tải trọng khác nhau để sử dụng với các chi tiết, phôi khuôn có kích thước linh động.
Lực hút: 100N/cm²
Loại | Dài | Rộng | Cao | P1 | P2 | P |
Kích cỡ | (mm) | (mm) | (mm) | (mm) | (mm) | P1+P2(mm) |
150x150 | 150 | 150 | 45 | 0.5 | 1.5 | 2 |
150x300 | 150 | 300 | 45 | 0.5 | 1.5 | 2 |
200x200 | 200 | 200 | 45 | 0.5 | 1.5 | 2 |
200x300 | 200 | 300 | 45 | 0.5 | 1.5 | 2 |
200x400 | 200 | 400 | 45 | 0.5 | 1.5 | 2 |
200x500 | 200 | 500 | 45 | 0.5 | 1.5 | 2 |
300x300 | 300 | 300 | 45 | 0.5 | 1.5 | 2 |
300x400 | 300 | 400 | 45 | 0.5 | 1.5 | 2 |
300x500 | 300 | 500 | 45 | 0.5 | 1.5 | 2 |
300x600 | 300 | 600 | 45 | 0.5 | 1.5 | 2 |
300x800 | 300 | 800 | 45 | 0.5 | 1.5 | 2 |
400x400 | 400 | 400 | 45 | 0.5 | 1.5 | 2 |
400x500 | 400 | 500 | 45 | 0.5 | 1.5 | 2 |
400x600 | 400 | 600 | 45 | 0.5 | 1.5 | 2 |
400x800 | 400 | 800 | 45 | 0.5 | 1.5 | 2 |
500x500 | 500 | 500 | 45 | 0.5 | 1.5 | 2 |
500x600 | 500 | 600 | 45 | 0.5 | 1.5 | 2 |
500x800 | 500 | 800 | 45 | 0.5 | 1.5 | 2 |
500x1000 | 500 | 1000 | 45 | 0.5 | 1.5 | 2 |
600x600 | 600 | 600 | 45 | 0.5 | 1.5 | 2 |
600x800 | 600 | 800 | 45 | 0.5 | 1.5 | 2 |
600x1000 | 600 | 1000 | 45 | 0.5 | 1.5 | 2 |
Chúng ta thường nghe phổ biến là 3 tên gọi: bàn từ máy phay và bàn từ máy mài, vậy vì lí do nào mà lại có sự phân biệt này, chức năng chính của 2 loại bàn từ là gì, tại sao lại không thể sử dụng chung 1 loại bàn từ cho tất cả các loại máy gia công CNC?
Thiết bị hút từ dành cho máy mài là loại phân chia cực từ theo các dải từ rất nhỏ, chuyên dùng để hút các vật liệu kim loại thân thiện với nam châm có kích thước bé và trọng lượng rất nhẹ. Do các dải từ có kích thước nhỏ nên mới đảm bảo yêu cầu hút chặt vật liệu nhỏ bé. Ngoài ra, loại bàn từ cơ máy mài này cũng hoàn toàn có thể được sử dụng trên máy xung EDM, kết cấu thân vỏ chặt chẽ, hoàn toàn không bị thấm nước khi làm việc trong các môi trường dung môi chuyên dụng.

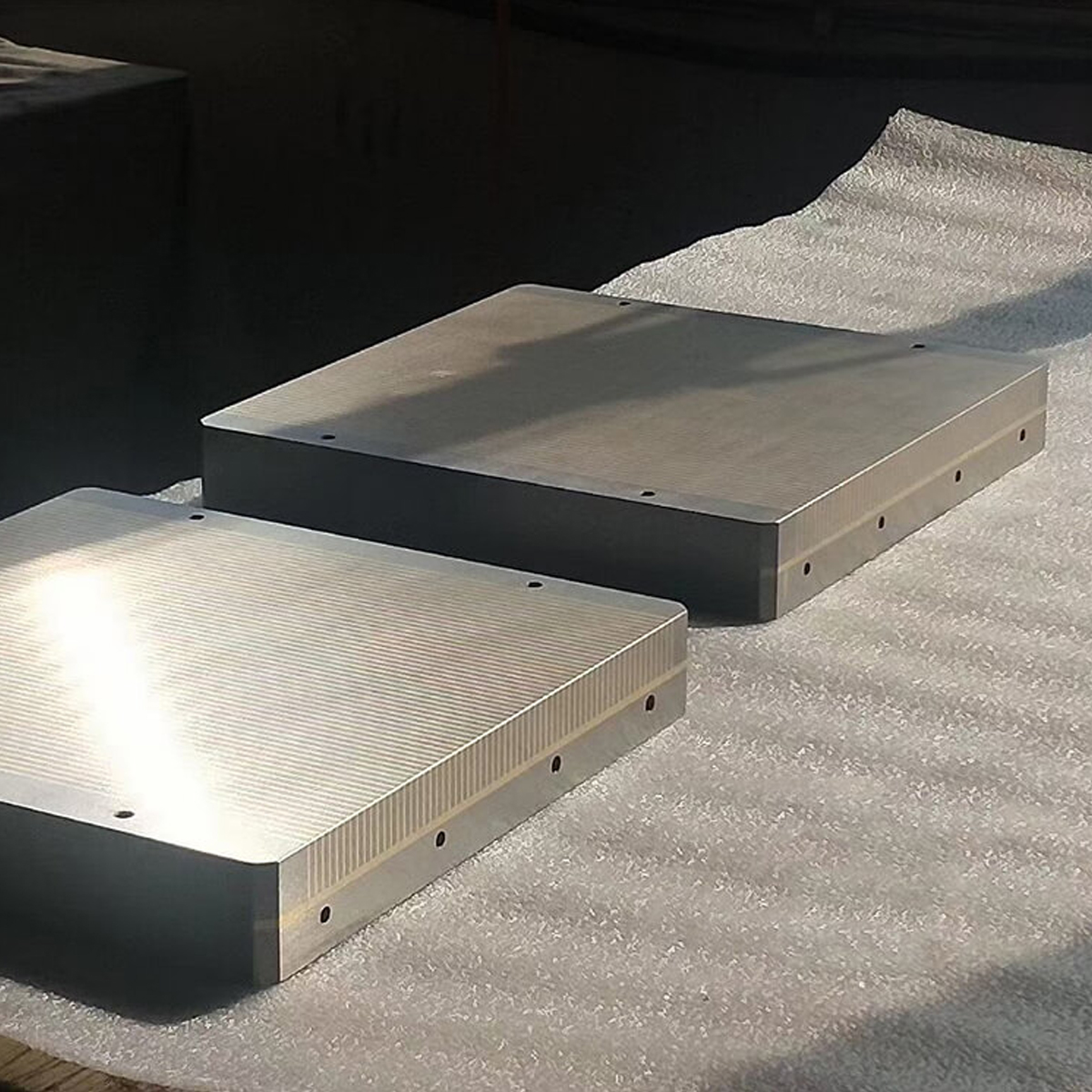

Bàn từ cơ cho máy mài nam châm vĩnh cửu
Trong các máy phay CNC hoặc các máy trung tâm gia công hiện đại thì chúng ta bắt buộc phải sử dụng một loại bàn từ chuyên dụng khác - bàn từ máy phay CNC. Loại bàn từ này được thiết kế gồm các ô từ tính. Có 2 loại bàn từ máy phay là bàn từ cơ và bàn từ điện. Bàn từ điện sẽ có nhiều tính năng hiện đại hơn như khử từ, tăng giảm lực hút,... Các loại thiết bị hút từ này có thể hút giữ được các phôi có trọng lượng nặng, kích thước to, tất nhiên đều phải được cấu tạo từ vật liệu kim loại thân thiện với nam châm.
Ngoài ra, còn có loại bàn hít chuyên dụng khác là bàn hút chân không, chuyên dành cho các vật liệu phi kim như nhôm, nhựa,...
Bàn từ cơ máy phay chuyên dụng
Bàn từ cơ máy mài được sử dụng chủ yếu trên máy mài phẳng, đồng thời loại bàn từ này còn có thể sử dụng trên máy xung CNC.
Loại bàn từ này có các dải từ dày và mỏng nằm sát nhau, bước cực từ nhỏ, phù hợp cho việc gia công các sản phẩm vật liệu mỏng và nhỏ.

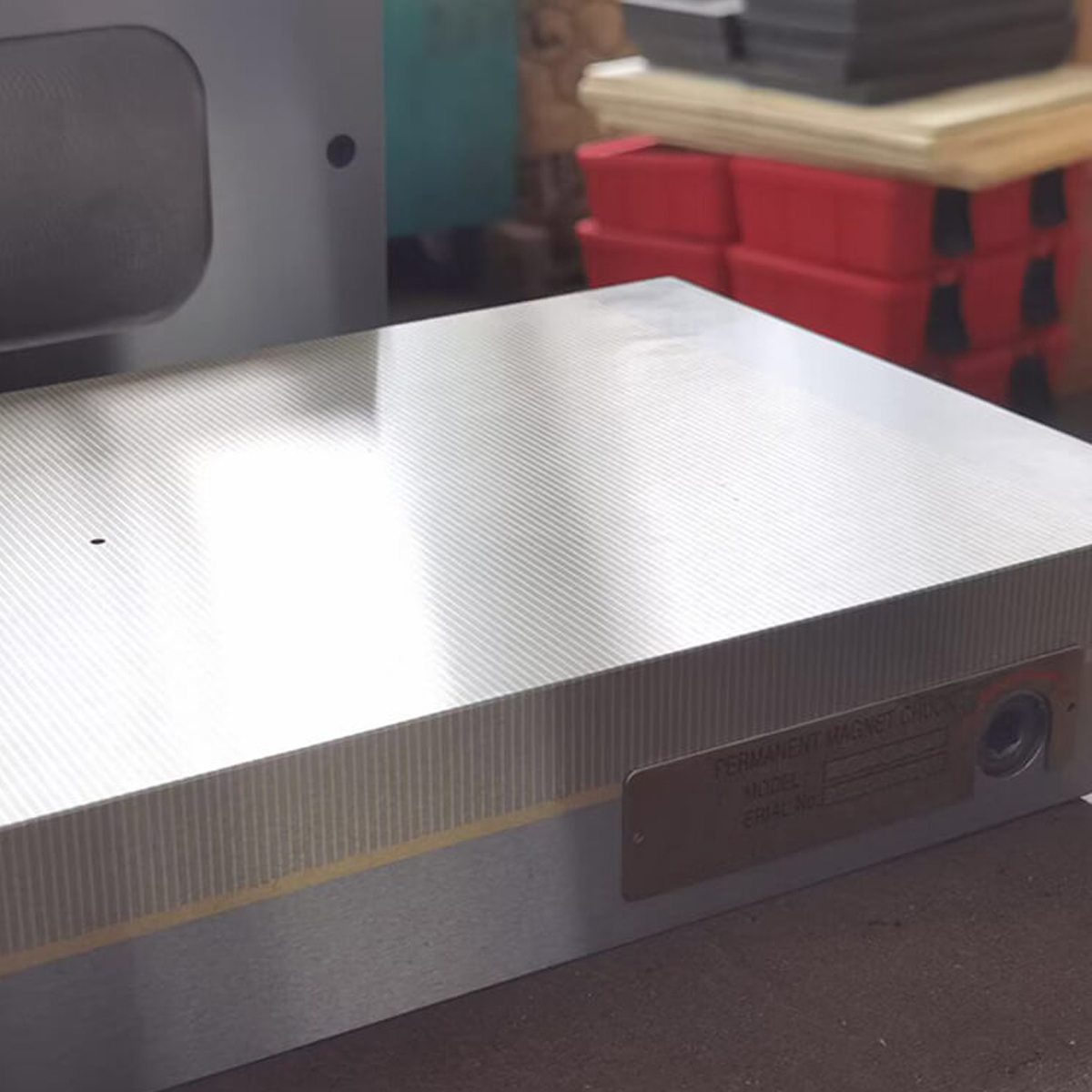

Bàn từ dành cho máy mài CNC loại cơ

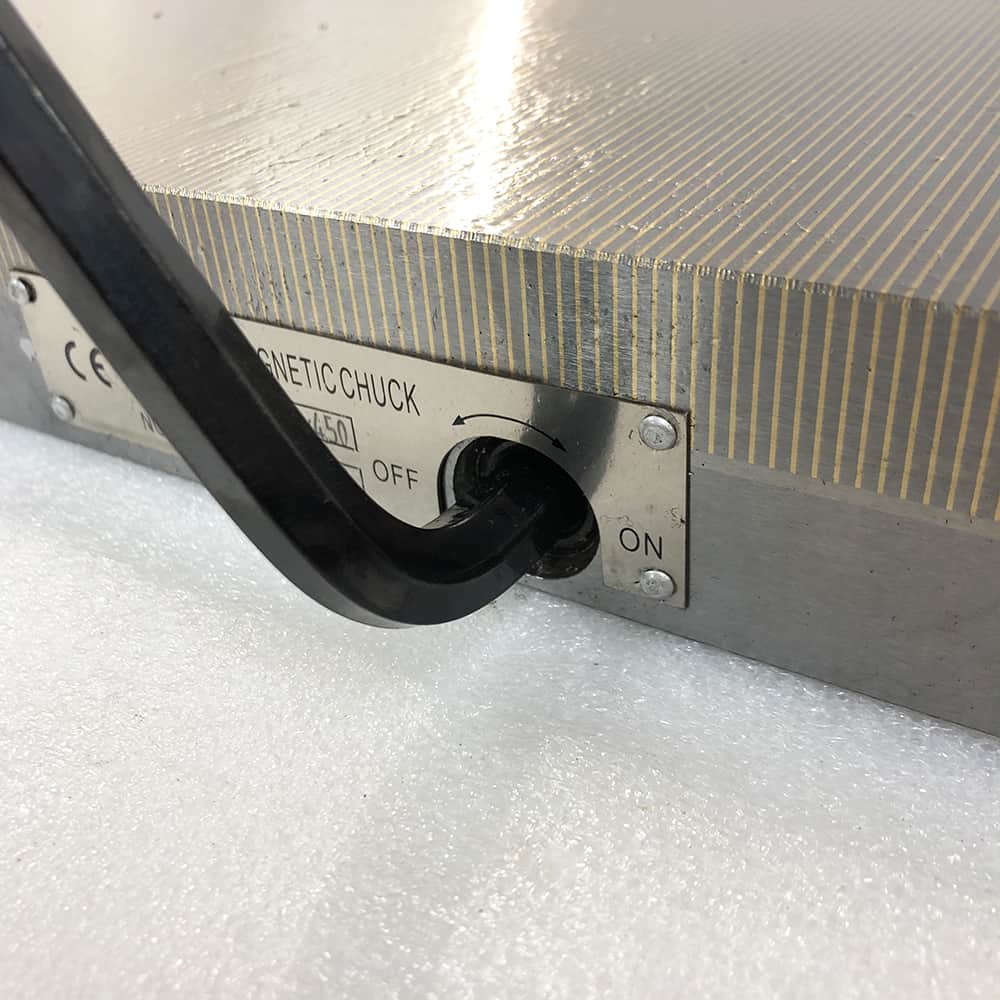

Thao tác on/off - hút/nhả - bằng cần gạt tay, nhẹ nhàng, không tốn sức. Thời gian gá đặt phôi diễn ra nhanh chóng, không mất nhiều thời gian và công sức như các bộ gá kẹp thủ công.
Bàn từ cơ gạt tay cho máy mài CNC
Bàn từ cơ dùng cho máy mài và máy xung có khả năng chống thấm nước tốt, nên có thể sử dụng kết hợp cùng dầu tưới nguội khi gia công CNC.
Nam châm vĩnh cửu trong bàn từ cơ máy mài có tuổi thọ vĩnh cửu, tuy nhiên cũng cần phải chú ý các cách bảo quản bàn từ sau để không làm giảm tuổi thọ bàn từ:
- Lau dọn bề mặt bàn từ sau khi gia công.
- Không tự khí khoan, đục lên bàn từ, nếu khoan sâu vào nam châm sẽ dẫn tới hỏng nam châm vĩnh cửu.
- Bảo quản bàn từ nếu lâu ngày không sử dụng bằng cách bôi 1 lớp mỡ mỏng lên bề mặt và che đậy lại.
