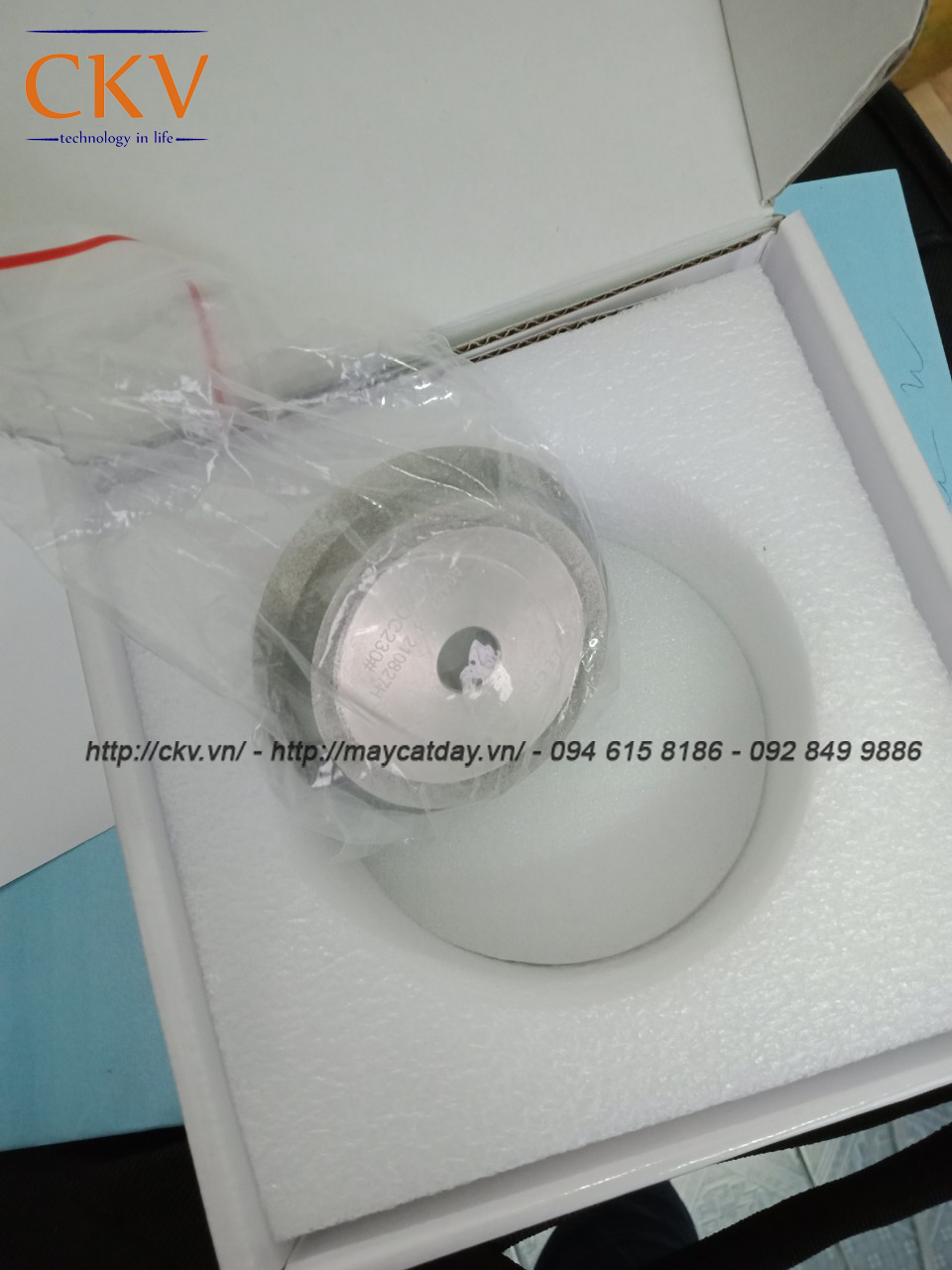

Đá mài SDC CKV-H1 là loại đá mài kim cương chuyên dụng, được thiết kế để sử dụng trên máy mài dao phay ngón CKV-H1. Sản phẩm sử dụng hạt mài kim cương tổng hợp SDC, phù hợp để mài sắc và phục hồi lưỡi cắt của dao phay ngón hợp kim cứng (carbide).
Đá có đường kính ngoài lớn nhất Ø78 mm, đường kính mặt trên Ø63 mm, lỗ lắp trục Ø12,7 mm và chiều cao 11 mm. Đây là những thông số quan trọng khi lựa chọn đá mài thay thế cho máy.
| Thông số | Chi tiết |
|---|---|
| Tên sản phẩm | Đá mài SDC cho máy CKV-H1 |
| Mã sản phẩm | H1-SDC |
| Loại hạt mài | SDC – Kim cương tổng hợp |
| Đường kính ngoài lớn nhất | Ø78 mm |
| Đường kính mặt trên | Ø63 mm |
| Đường kính lỗ trục | Ø12,7 mm |
| Chiều cao đá | 11 mm |
| Kiểu dáng | Đá mài dạng đĩa, biên dạng vát |
| Vật liệu dao phù hợp | Hợp kim cứng carbide |
| Máy tương thích | CKV-H1 |
| Xuất xứ | Đài Loan |
SDC (Synthetic Diamond) là loại hạt mài kim cương tổng hợp có độ cứng cao, thường được sử dụng để mài các dụng cụ cắt bằng hợp kim cứng như tungsten carbide.
Đá mài SDC có những đặc điểm:
Đá H1-SDC có thiết kế dạng đĩa với phần biên ngoài vát theo hình dạng kỹ thuật. Kết cấu này được sử dụng trên máy mài dao phay ngón CKV-H1 để thực hiện quá trình mài dao phay ngón hợp kim.
Các kích thước quan trọng gồm:
Khi thay đá, cần kiểm tra đầy đủ kích thước và kết cấu gá lắp để bảo đảm đá tương thích với máy.
Máy mài dao phay ngón CKV-H1 là thiết bị chuyên dụng để mài sắc và phục hồi dao phay ngón trong các xưởng gia công cơ khí và khuôn mẫu.
Máy có phạm vi mài dao Ø4–Ø14 mm, hỗ trợ dao phay ngón 2 me, 3 me và 4 me theo cấu hình và hướng dẫn sử dụng.
Khi trang bị đá mài H1-SDC, máy phù hợp để mài dao phay ngón hợp kim cứng carbide.
Việc sử dụng đúng loại đá mài giúp:
Lưu ý: Phạm vi Ø4–Ø14 mm là đường kính dao mà máy CKV-H1 hỗ trợ mài, không phải kích thước đá mài.
Đá mài SDC và CBN đều thuộc nhóm đá mài siêu cứng nhưng được lựa chọn theo vật liệu dao cụ cần mài.
| Tiêu chí | Đá mài SDC | Đá mài CBN |
|---|---|---|
| Hạt mài | Kim cương tổng hợp | Nitrua bo lập phương |
| Vật liệu phù hợp | Dao hợp kim carbide | Dao thép gió HSS |
| Đặc điểm | Độ cứng cao, phù hợp mài carbide | Ổn định nhiệt và hóa học tốt khi mài thép |
| Công dụng | Mài dao phay ngón hợp kim | Mài dao phay ngón thép gió |
Đối với máy mài dao phay ngón CKV-H1, người sử dụng cần lựa chọn phiên bản đá phù hợp với vật liệu dao và thông số lắp đặt của máy.
Để bảo đảm khả năng vận hành và chất lượng mài, cần chú ý những yếu tố sau:
Không nên thay thế đá mài chỉ dựa trên hình dạng tương tự vì kích thước lắp đặt và đặc tính hạt mài có thể khác nhau.
Đá H1-SDC chuyên dùng để mài dao phay ngón hợp kim cứng carbide. Khi lắp trên máy mài dao phay ngón CKV-H1, phạm vi mài dao của máy là Ø4–Ø14 mm.
Đá SDC không phải lựa chọn ưu tiên cho dao thép gió HSS. Đối với vật liệu này, nên sử dụng đá CBN phù hợp với máy.
Đá được cung cấp cho model CKV-H1. Nếu muốn sử dụng trên máy khác, cần kiểm tra kích thước, kết cấu gá lắp và thông số vận hành.
Nên kiểm tra và thay đá khi lớp mài bị hư hỏng, đá bị nứt hoặc sứt mẻ, mòn quá giới hạn cho phép hoặc không còn đáp ứng chất lượng mài sau khi đã kiểm tra các điều kiện vận hành.
CKV VIETNAM cung cấp đá mài kim cương H1-SDC dành cho máy mài dao phay ngón CKV-H1, phục vụ nhu cầu thay thế đá mài và bảo dưỡng dao cụ trong các xưởng cơ khí.
Khách hàng có thể liên hệ để được hỗ trợ lựa chọn đá phù hợp và nhận báo giá.
