Máy bắn lỗ CNC - Máy đục lỗ EDM JC230 là loại máy chuyện tạo ra các lỗ có kích thước và hình dáng giống nhau trên các bề mặt kim loại,trên thép tấm, thép dầm, thép cán nhà xưởng. Máy được ứng dụng chuyên để tạo ra các lỗ mồi dây cắt cho máy cắt dây. Máy sử dụng Que đồng điện cực một trong những Vật tư máy đục lỗ.
Gia công trên thép Inox, thép tôi, thép hợp kim cứng , đồng, nhôm và các loại vật liệu dẫn điện.
Có thể gia công trên mặt nghiêng, mặt cong của sản phẩm.
Dùng nước sạch để làm mát trực tiếp.
Trên bàn làm việc có gắn màn hình hiển thị trục X,Y.
| Tham số | ĐVT | JC230 |
| Đường kính đầu lắp cực đồng | mm | Φ0.3-Φ5.0 |
| Hành trình đầu trục chính (Trục U) | mm | 280 |
| Hành trình servo trục chính (Trục Z) | mm | 300 |
| Tốc độ gia công lớn nhất | mm/min | 200 |
| Tốc độ đầu quay (Trục C) | rpm | 200 |
| Kích thước bàn làm việc | mm | 320*440 |
| Hành trình X*Y | mm | 200*300 |
| Khoảng cách lớn nhất từ bàn làm việc đến đầu dẫn hướng | mm | 380 |
| Dòng điện gia công lớn nhất | A | 30 |
| Công suất vào lớn nhất | KW | 3 |
| Công suất đầu vào | V/Hz | 380/50 |
| Hình thức lọc nước làm việc | 浅隙式 | |
| Áp lực lớn nhất | Mpa | 6 |
| Dung lượng nước làm việc lớn nhất | L | 25 |
| Kích thước ngoại hình máy | W*L*H | 850*1100*1900 |
| Trọng lượng máy | Kg | 650 |
Ngoài máy đục lỗ CNC EDM, chúng ta còn có máy xung phá - một dạng máy đục lỗ mini cũng sử dụng que đồng dẫn truyền dòng điện lên que đồng để gia công đục lỗ. Tuy nhiên, máy đục lỗ CNC vẫn đem lại chất lượng, kết quả chính xác tuyệt đối hơn so với máy xung phá do có lắp đặt đầu dẫn hướng que đồng.
Máy đục lỗ tốc độ cao EDM, còn được gọi là máy gia công phóng điện, hay máy xung mồi. Nó cũng giống như một loại máy EDM di chuyển nhanh.

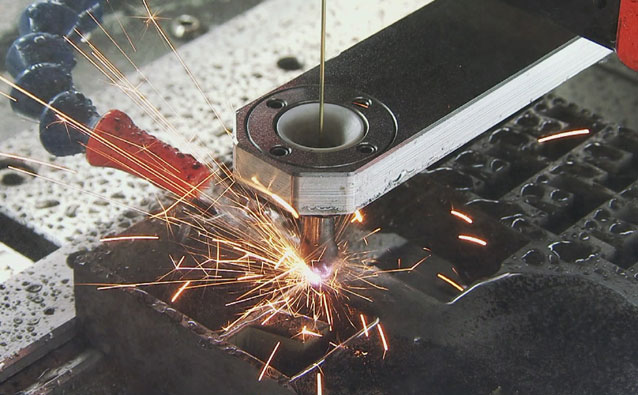

Máy chủ yếu được sử dụng để tạo lỗ ban đầu, lỗ phun, lỗ lọc, lỗ khí và tạo lỗ trên nhóm vật liệu siêu cứng, các phôi có chiều dày lớn, hoặc đường kính lỗ gia công quá nhỏ khó lòng gia công bằng phương pháp khoan thông thường.
Máy Sử dụng các dây kim loại đồng di chuyển liên tiếp và nhanh (gọi là dây điện cực) làm điện cực, cũng giống như máy xung EDM bề mặt phôi được hình thành dựa trên biên dạng và kích thước của cực đồng nhưng sự khác biệt ở đây là máy đục lỗ EDM sử dụng điện cực là thanh đồng rỗng, máy không gia công trong môi trường dầu mà sử dụng dòng nước áp lực cao chạy xuyên trong ống đồng giúp tẩy nhanh xỉ bẩn ra ngoài vùng gia công nên tốc độ đục lỗ là rất nhanh, đồng nghĩa với việc điện cực đồng bị phá hủy cũng rất nhanh, Và độ chính xác của sản phẩm cũng không thể so sánh với phương pháp xung EDM được.
Tạo được các lỗ đường kính nhỏ một cách dễ dàng so với các phương pháp gia công truyền thống
Gia công được trên các vật liệu hợp kim cứng.
Phương pháp hoạt động đơn giản, Độ chính xác cao với hệ thống thước quang học.
Hệ thống máy móc đơn giản, không sử dụng dầu EDM chỉ dung nước, không mùi, không độc hại, rất tiện lợi và dễ dàng sử dụng.
Máy là công cụ hỗ trợ không thể thiếu dành cho máy cắt dây CNC trong gia công các lĩnh vực cơ khí chính xác, đặc biệt là khuôn mẫu.
