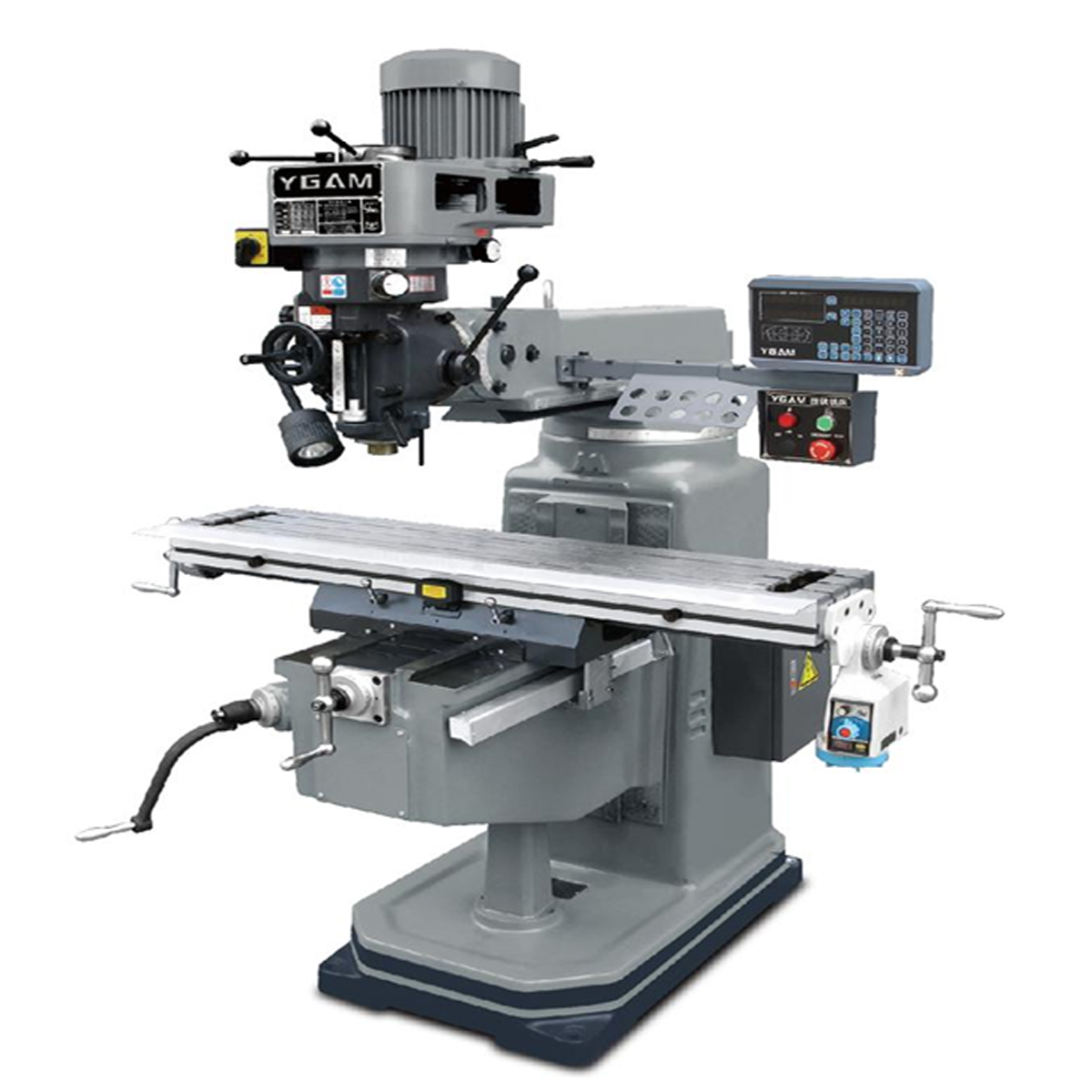

Máy phay cơ đứng - Máy phay vạn năng CKV-E3
CKV-E3 là dòng máy phay cơ đứng được CKV VIETNAM nhập khẩu và phân phối với hiệu suất vượt trội, độ bền cao và khả năng gia công linh hoạt.
Máy phay cơ đứng - Máy phay vạn năng CKV-E3
Với các thông số kỹ thuật ấn tượng, CKV-E3 không chỉ đáp ứng mà còn vượt xa mong đợi của các xưởng cơ khí hiện đại, từ quy mô nhỏ đến các nhà máy sản xuất lớn.
I. Một số thông tin cơ bản của máy phay cơ đứng CKV-E3
CKV-E3 không chỉ là một chiếc máy phay thông thường; nó là biểu tượng của sự mạnh mẽ và chính xác, được minh chứng qua từng thông số kỹ thuật chi tiết:

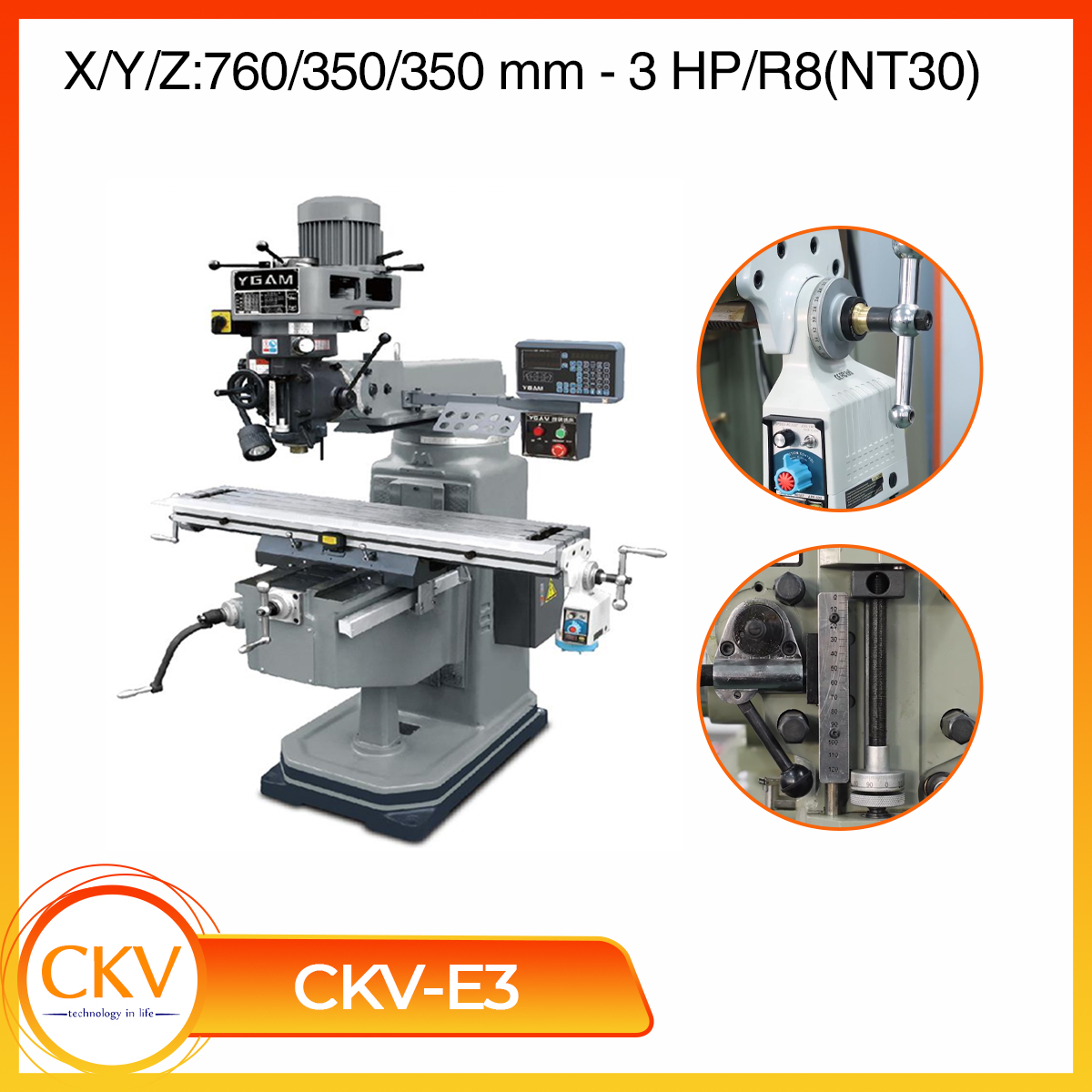

1/ Kích thước bàn làm việc: 1270 × 254 mm (50" x 10") – Cung cấp không gian rộng rãi để gá đặt các chi tiết lớn, tối ưu hóa năng suất.
2/ Tải trọng bàn tối đa: 300 kg – Đảm bảo khả năng chịu tải tốt, cho phép gia công các phôi nặng mà vẫn duy trì độ ổn định.
3/ Hành trình di chuyển lớn:
Trục X (dọc): 760 mm
Trục Y (ngang): 350 mm
Trục Z (đứng): 350 mm
Khoảng cách từ mũi trục chính đến bàn: 75 – 405 mm
Hành trình vươn ngang (Overarm travel): 430 mm
Hành trình lên xuống trục chính (Quill feeds): 127 mm Các hành trình này mang lại phạm vi gia công rộng lớn, linh hoạt cho nhiều loại hình sản phẩm.
4/ Tốc độ trục chính đa dạng: 16 cấp tốc độ, từ 65 đến 4660 vòng/phút – Cho phép tối ưu hóa tốc độ cắt cho từng loại vật liệu và dao cụ, đảm bảo chất lượng bề mặt và tuổi thọ dao.

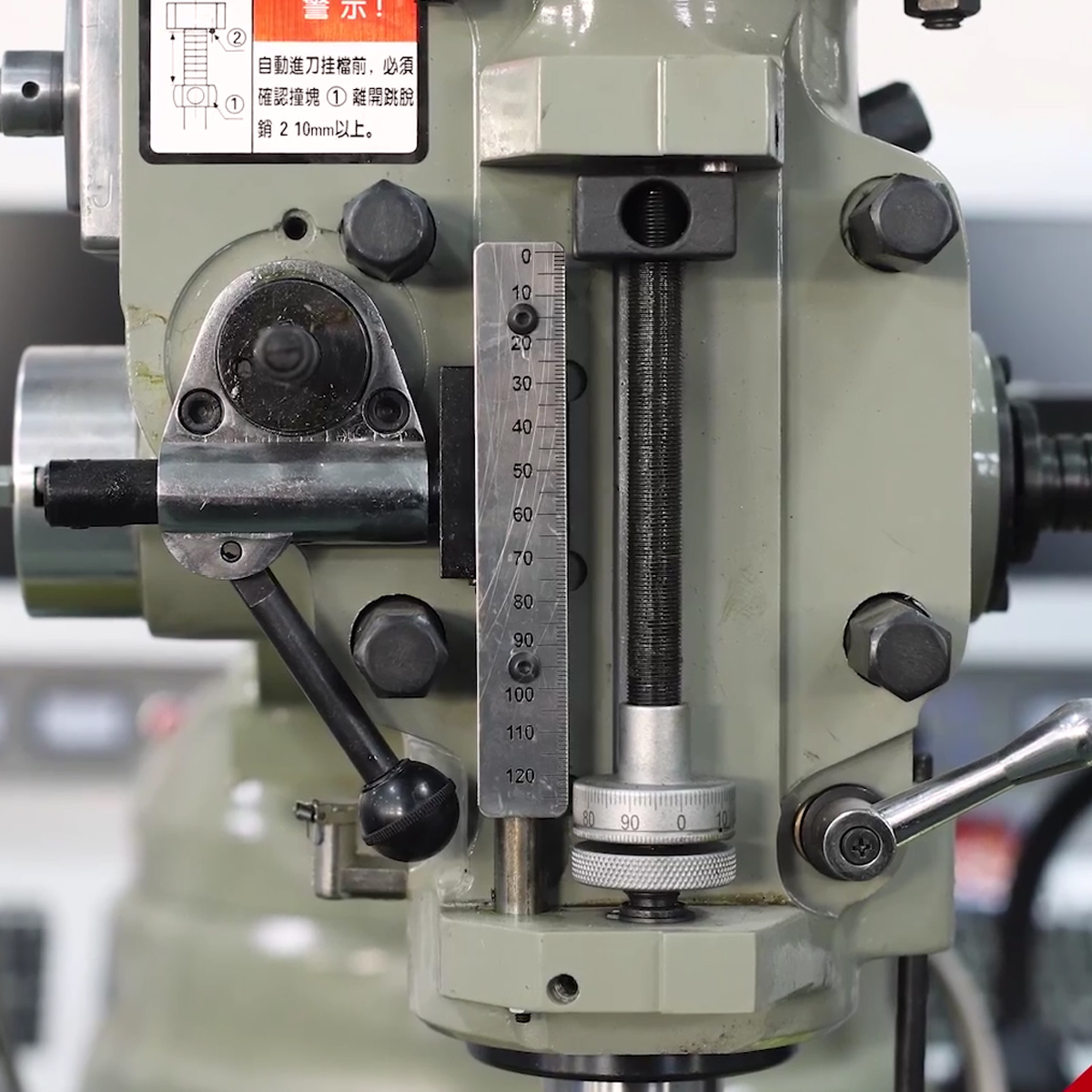

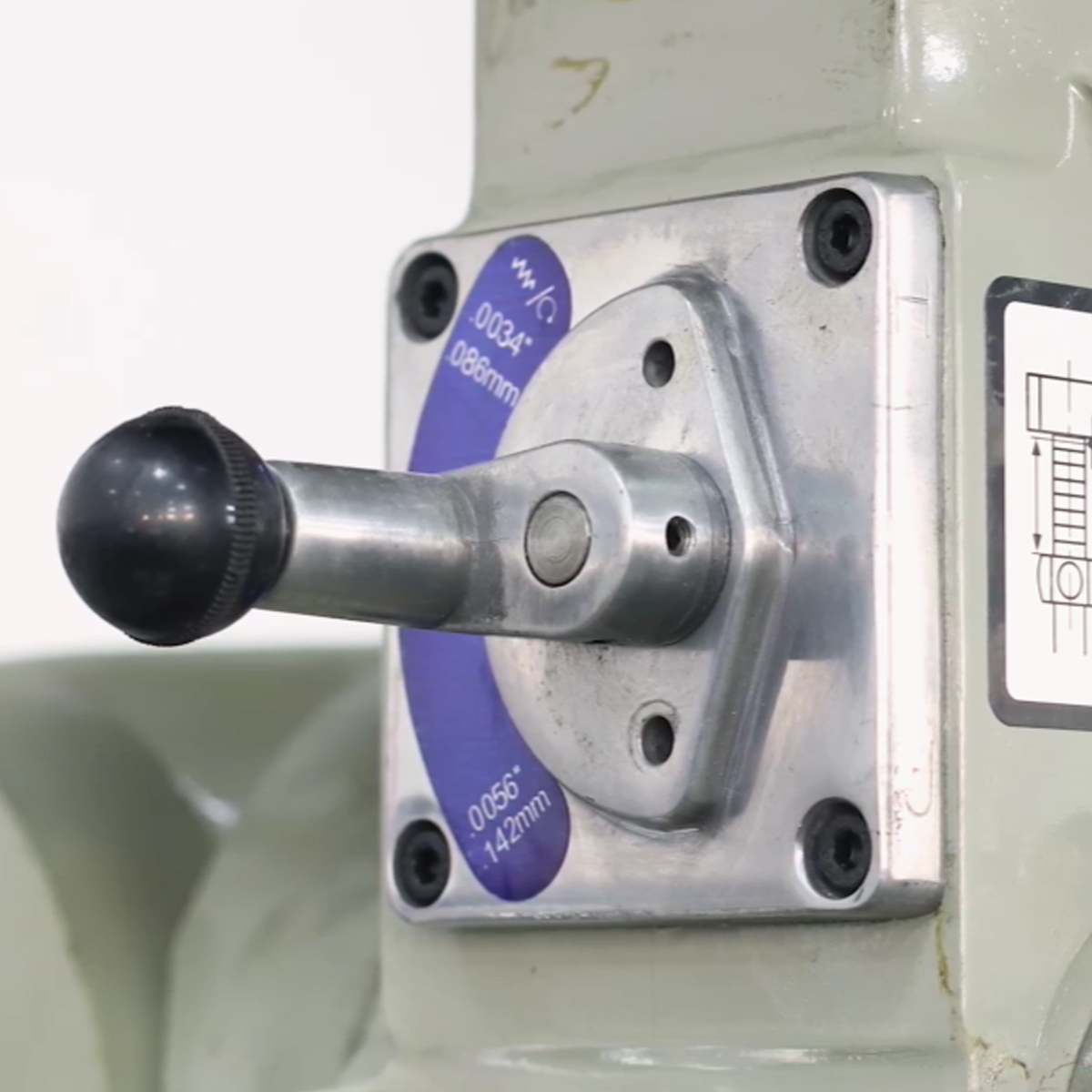

5/ Bước tiến tự động trục chính (Quill feed feeds): 0.04 / 0.08 / 0.15 mm/rev – Cung cấp khả năng khoan và doa chính xác, kiểm soát tốt quá trình gia công.

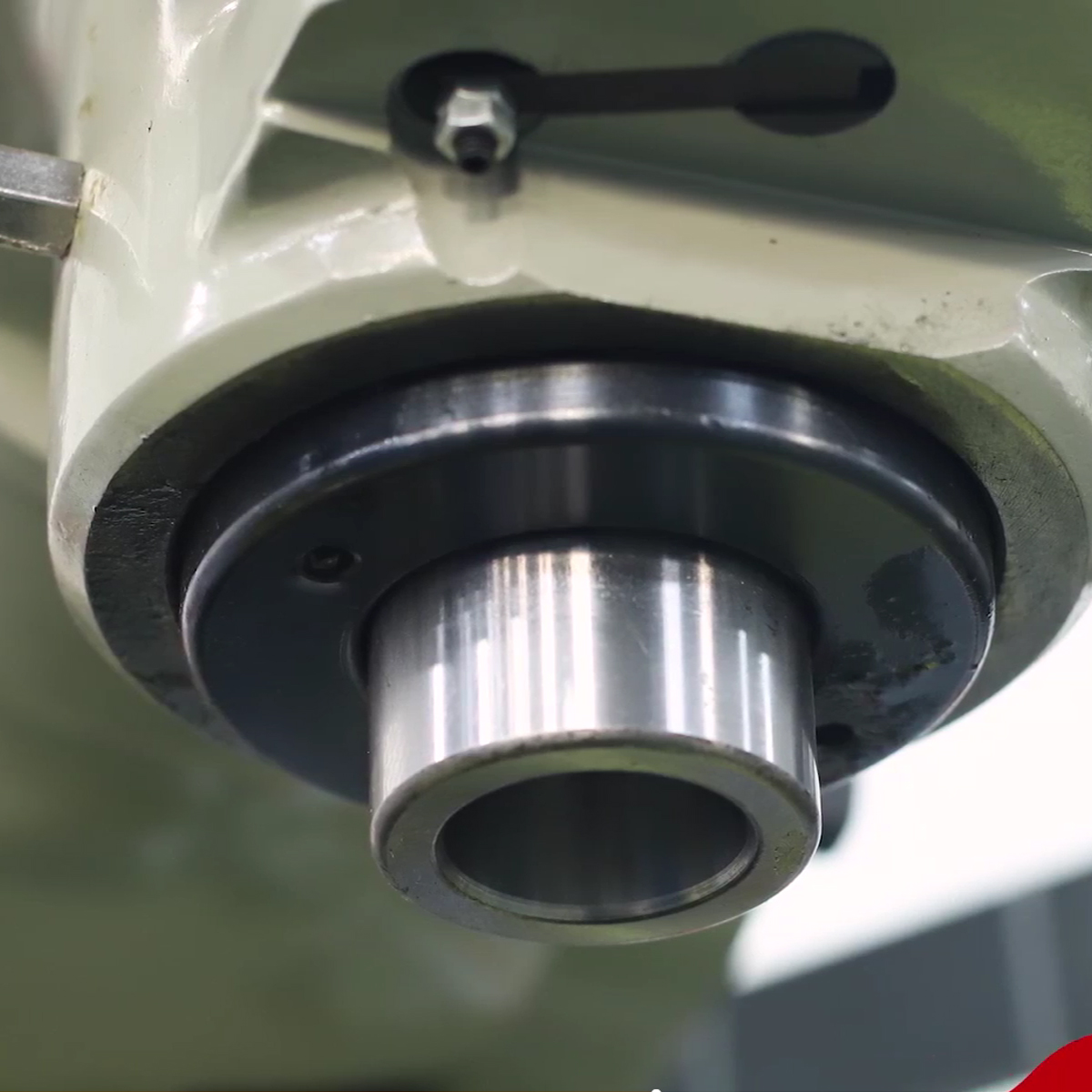

6/ Côn trục chính: R8 (hoặc NT30) – Chuẩn côn phổ biến, dễ dàng tìm kiếm và thay thế dao cụ.
7/ Công suất động cơ trục chính: 3 HP (Mã lực) – Động cơ mạnh mẽ, đảm bảo đủ lực cắt cho các nguyên công nặng và liên tục.

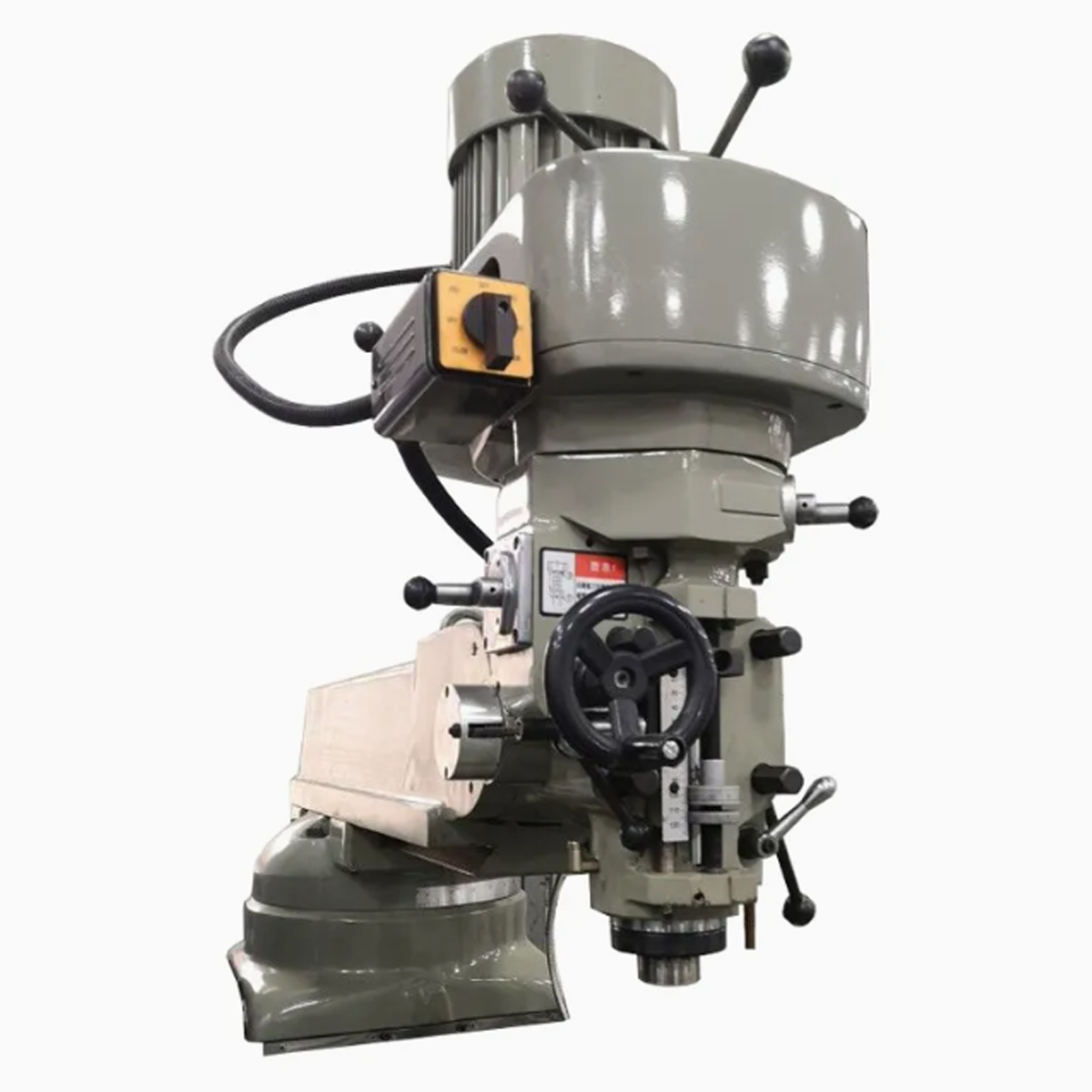

8/ Khả năng nghiêng đầu máy: Trước/sau và Trái/phải ±45° – Tính năng vượt trội này cho phép gia công các mặt nghiêng phức tạp mà không cần thay đổi gá đặt phôi, tiết kiệm thời gian và tăng độ chính xác.
9/ Ray dẫn hướng XYZ: Thiết kế ray dẫn hướng chất lượng cao (biểu tượng ▲▲▲ thường ám chỉ ray hộp hoặc ray vuông/rãnh chim én), đảm bảo chuyển động mượt mà, chính xác và bền bỉ theo thời gian.
10/ Kích thước tổng thể và Trọng lượng:
Kích thước máy (DxRxC): 1750 x 1700 x 2100 mm
Trọng lượng máy: 1000 kg (1 tấn) – Trọng lượng máy lớn cùng kết cấu vững chắc giúp giảm thiểu rung động trong quá trình vận hành, nâng cao độ chính xác gia công.

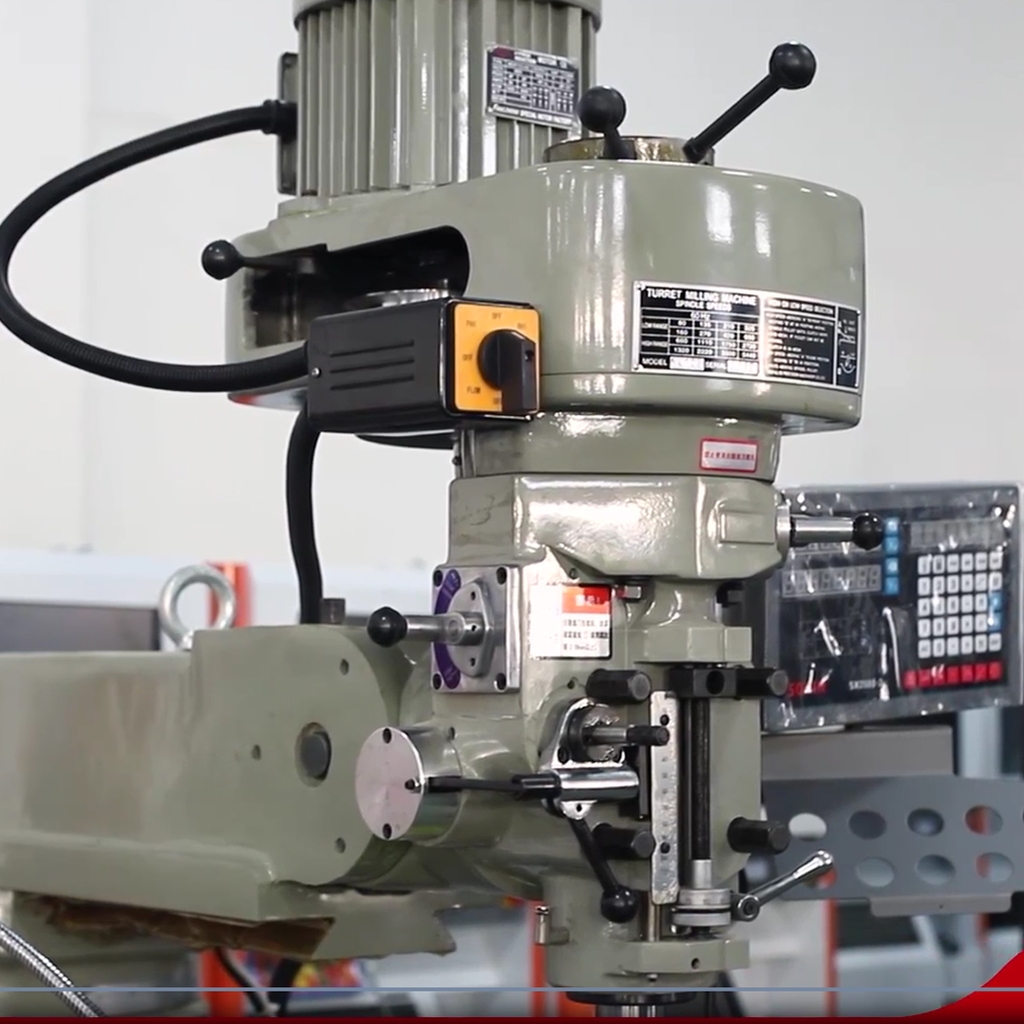

Cấu tạo của máy phay cơ đứng ( Minh họa )
Một số model máy phay cơ đứng dòng E
| Thông tin/Model | Đơn vị | CKV-E3 | CKV-E4 | CKV-E4B | CKV-E5 | CKV-E5B | CKV-E6 | CKV-E7 |
| Kích thước bàn làm việc | mm | 1270x254 | 1270x254 | 1270x254 | 1370x305 | 1370x257 | 1370x330 | 1370x360 |
| Tải trọng bàn làm việc tối đa | Kg | 300 | 300 | 300 | 300 | 300 | 350 | 350 |
| Hành trình trục X | mm | 760 | 760 | 760 | 730 | 860 | 1000 | 1000 |
| Hành trình trục Y | mm | 350 | 350 | 350 | 400 | 360 | 380 | 500 |
| Hành trình trục Z | mm | 350 | 350 | 350 | 380 | 350 | 400 | 500 |
| Khoảng cách từ mũi trục chính đến bàn | mm | 75-405 | 75-405 | 75-405 | 80-460 | 130-450 | 100x480 | 100-600 |
| Hành trình vươn ngang | mm | 430 | 430 | 430 | 490 | 490 | 540 | 600 |
| Hành trình lên xuống trục chính | mm | 127 | ||||||
| Số cấp động cơ | Cấp | 16 | ||||||
| Tốc độ động cơ | vòng/phút | 65-4660 | ||||||
| Bước tiến tự động trục chính | mm/rev | 0.04/0.08/0.15 | ||||||
| Kiểu côn trục chính | / | R8 | R8 | R8 | NT40 | NT40 | NT40 | NT40 |
| Công suất động cơ trục trính | Hp | 3 | 3 | 3 | 5 | 5 | 5 | 5 |
| Khả năng nghiêng đầu máy | Độ | 45 | ||||||
| Kích thước máy | mm | 1750x1700x2100 | 1750x1700x2100 | 1750x1700x2100 | 1850x2000x2250 | 1850x2000x2250 | 2000x2000x2450 | 2000x2260x2650 |
| Trọng lượng máy | Kg | 1000 | 1050 | 1200 | 1500 | 1400 | 2000 | 2700 |
1/ Nâng cao năng suất: Với bàn làm việc lớn và hành trình di chuyển linh hoạt, CKV-E3 giúp tăng tốc độ sản xuất và giảm thời gian thiết lập.
2/ Độ chính xác và hoàn thiện cao: Tốc độ trục chính đa dạng và khả năng nghiêng đầu máy cho phép gia công các chi tiết phức tạp với độ chính xác và chất lượng bề mặt vượt trội.
3/ Đa năng và linh hoạt: Phù hợp để thực hiện nhiều nguyên công như phay mặt, phay rãnh, khoan, doa, taro trên đa dạng vật liệu từ kim loại đến phi kim.
4/ Hoạt động ổn định và bền bỉ: Kết cấu máy vững chắc và trọng lượng lớn đảm bảo máy hoạt động êm ái, ít rung động, kéo dài tuổi thọ thiết bị.
5/ Chi phí vận hành hiệu quả: Động cơ 3HP tối ưu cho hiệu suất, cùng với thiết kế dễ bảo trì, giúp tiết kiệm chi phí vận hành lâu dài.
CKV-E3 là sự lựa chọn lý tưởng cho:
Các xưởng gia công khuôn mẫu, chi tiết.
Sản xuất linh kiện cơ khí chính xác cho ngành ô tô, xe máy, điện tử.
Các cơ sở gia công kim loại tấm, chế tạo máy.
Trung tâm nghiên cứu, phát triển và đào tạo kỹ thuật...

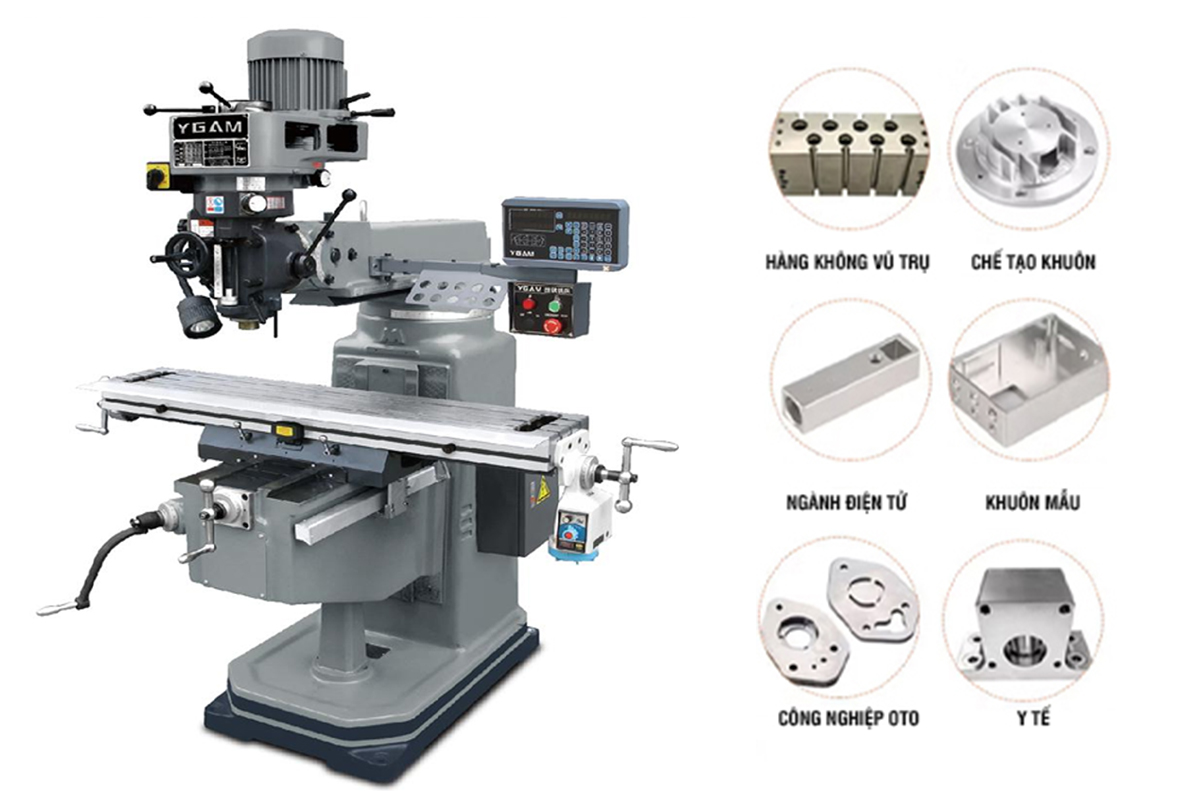

Ứng dụng của máy phay cơ vạn năng CKV-E3
Máy phay cơ đứng CKV-E3 là một khoản đầu tư chiến lược, mang lại hiệu quả vượt trội cho mọi nhu cầu sản xuất. Với các thông số kỹ thuật ấn tượng, khả năng làm việc bền bỉ và chính xác
CKV-E3 chắc chắn sẽ là cánh tay đắc lực, giúp xưởng cơ khí của bạn đạt được những thành tựu mới trong kỷ nguyên công nghiệp hiện đại.
CKV-E3 được CKV VIETNAM nhập khẩu & phân phối tại miền Bắc & toàn quốc. Để được tư vấn về báo giá, đặt hàng, vận chuyển xin liên hệ:
Hotline 1 - Zalo: 094 615 8186
Hotline 2 - Zalo: 092 849 9886
Email: info86.ckv@gmail.com
Sản phẩm được bảo hành theo chính sách của CKV VIETNAM
