Gia công bằng tia lửa điện - hay còn gọi là gia công EDM (Electrical Discharge Machining)  một trong những phương pháp gia công kỹ thuật cao, phục vụ cho việc gia công các vật liệu có độ cứng cao, được sử dụng rất phổ biến trong các ngành công nghiệp hiện nay.

1. Máy CNC là gì?

Tham khảo thêm các loại máy CNC tại đây

CNC là viết tắt cho Computer(ized) Numerical(ly) Control(led) (điều khiển bằng máy tính) – đề cập đến việc điều khiển bằng máy tính các máy móc khác với mục đích sản xuất (có tính lập lại) các bộ phận kim khí (hay các vật liệu khác) phức tạp, bằng cách sử dụng các chương trình viết bằng kí hiệu chuyên biệt theo tiêu chuẩn EIA-274-D, thường gọi là mã G. Công nghệ CNC được phát triển cuối thập niên 1940 đầu thập niên 1950 ở phòng thí nghiệm Servomechanism của trường MIT.

Thế nào là gia công tia lửa điện

Thế nào là gia công tia lửa điện

Sự xuất hiện của các máy CNC đã nhanh chóng thay đổi việc sản xuất công nghiệp. Các đường cong được thực hiện dễ dàng như đường thẳng, các cấu trúc phức tạp 3 chiều cũng dễ dàng thực hiện, và một lượng lớn các thao tác do con người thực hiện được giảm thiểu.

2. Gia công tia lửa điện là gì?

Tia lửa điện là quá trình phóng ra điện tự lực trong chất khí đặt giữa hai điện cựu lúc điện trường đủ mạnh để biến phân tử khí trung hòa thành ion dương và electon tự do.

Phương pháp gia công tia lửa điện (Electrical Discharge Machining – EDM) là phương pháp phóng những tia lửa điện lên bề mặt vật liệu gia công, làm cho lớp vật liệu cần loại bỏ bị nóng chảy hoặc bốc khá bởi một quá trình điện nhiệt.

PHÂN BIỆT CÁC LOẠI MÁY GIA CÔNG TIA LỬA ĐIỆN

Phân biệt các máy gia công tia lửa điện

Phân biệt các máy gia công tia lửa điện

3. Máy cắt dây tia lửa điện CNC

Tham khảo thêm các loại máy cắt dây EDM tại đây

Máy cắt dây – phương pháp Gia công tia lửa điện hiện nay đang là một trong những công nghệ gia công cơ khí hiện đại, và đang ngày càng được sử dụng rộng rãi trong các ngành công nghiệp lớn nhỏ; Từ sản xuất điện tử điện lạnh, ô tô xe máy, y tế, máy bay,.. Các hệ thống gia công tia lửa điện ngày nay thường được sử dụng để gia công khuôn mẫu, và sản phẩm cơ khí – những lĩnh vực đòi hỏi độ chính xác cao, có đường biên hình dạng phức tạp, và có độ cứng cao mà gia công trên các máy công cụ thông thường không mang lại hiệu quả hoặc không thể đáp ứng được.

Gia công cắt dây EDM CNC

Ưu điểm của máy cắt dây

Về cơ bản thì máy cắt dây CNC - máy cắt dây EDM có đầy đủ những ưu nhược điểm của phương pháp gia công tia lửa điện như:

Máy cắt dây có thể gia công trên nhiều dạng bề mặt khác nhau với độ chính xác rất cao như:

  • Gia công các lỗ trong khuôn ép kim loại, khuôn đột,...
  • Gia công điện cực cho máy cắt dây điện cực thỏi.
  • Máy cho phép chúng ta cắt các đường biên dạng phức tạp như:

  • Biên dạng cam, biên dạng thân khai của bánh răng, cắt đường có biên dạng spline,..
  • Cắt được các mặt 3 chiều, đặc biệt như bề mặt cánh tuabin, bề mặt bánh răng nghiêng, hay các khối nón, khối parabol, khối xoắn ốc, ,..

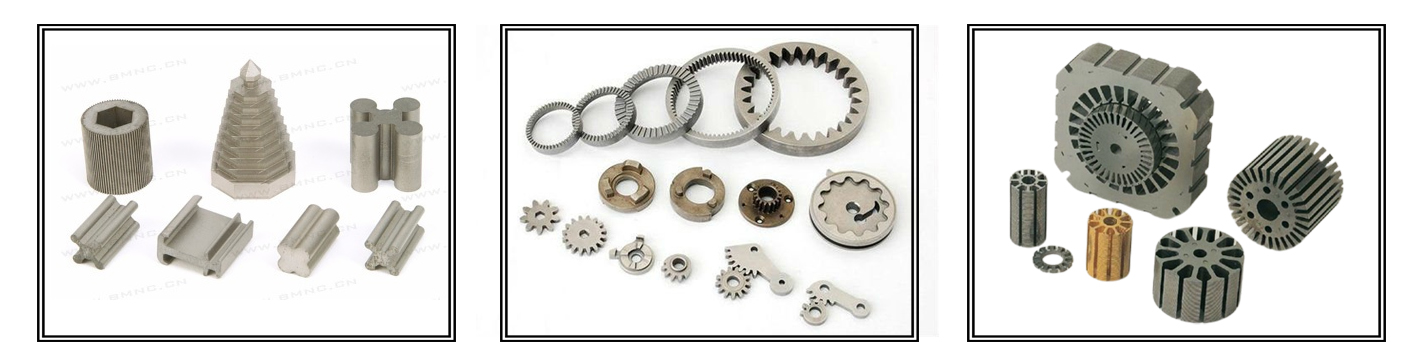

Gia công chi tiết cắt dây EDM

Gia công chi tiết cắt dây EDM

Máy có thể gia công từ các vật liệu cứng cho tới các vật liệu siêu cứng như nitrit bo lập phương, kim cương đa tinh thể, cũng như một số loại vật liệu composite. Mặc dù các vật liệu composite nền sợi các bon thường được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau như ô tô, hàng không, hạt nhân, và công nghiệp hóa chất, nhưng chúng rất khó gia công bằng các phương pháp gia công truyền thống, do trong quá trình gia công, chúng thường bị tróc, tách lớp, ba via và tuổi thọ dụng cụ thấp.

4. Máy xung tia lửa điện EDM

Tham khảo thêm các loại máy xung EDM tại đây

Ứng dụng của máy xung điện EDM

Ứng dụng máy xung định hình được vào các trường hợp cụ thể như là tạo các lỗ đình hình trong khuôn dập, khuôn đùn, khuôn kéo; Cắt các hình 3D phức tạp, cầu kỳ.

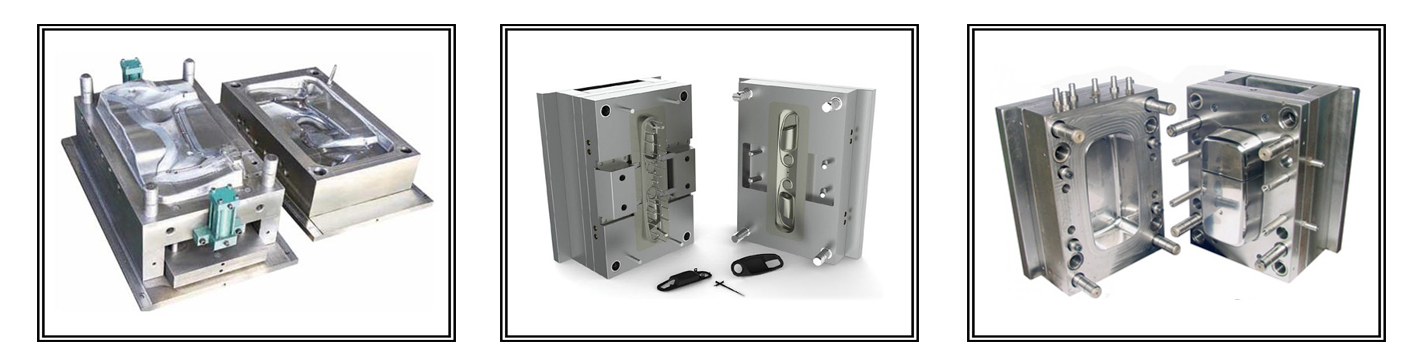

Xung EDM khuôn mẫu CNC

Xung EDM khuôn mẫu CNC

Nguyên lý hoạt động của máy xung điện EDM

2 đầu điện cực của máy xung điện EDM gọi là cực âm và cực dương. Trong đó, cực âm là thỏi điện cực chủ yếu được làm bằng đồng hoặc than trì và cực dương chính là chi tiết. Quá trình phóng tia lửa điện xảy ra, chi tiết bị ăn mòn đúng theo hình dạng đã được định hình sẵn của thỏi điện cực. Cả quá trình phóng tia lửa điện trong thời gian cực ngắn chỉ vài phần ngàn dây, lực va chạm của nó rất mạnh đánh bật phần vật liệu bị hớt bỏ đi khỏi phôi ( người ta gọi phần bị hớt bỏ đi là phoi).

Môi trường hoạt động của 2 đầu điện cực được ngâm chìm trong loại dung môi đặc biệt.

Máy xung điện EDM

5. Máy đục lỗ EDM tốc độ cao - Máy bắn lỗ tia lửa điện.

Tham khảo thêm các loại máy đục lỗ EDM tại đây

Máy bắn lỗ EDM CNC - Máy đục lỗ JC340

Máy bắn lỗ CNC - Máy đục lỗ EDM là loại máy chuyện tạo ra các lỗ có kích thước và hình dáng giống nhau trên các bề mặt kim loại,trên thép tấm, thép dầm, thép cán nhà xưởng. Máy được ứng dụng chuyên để tạo ra các lỗ mồi dây cắt cho máy cắt dây.

Gia công trên thép Inox, thép tôi, thép hợp kim cứng , đồng, nhôm và các loại vật liệu dẫn điện.

Có thể gia công trên mặt nghiêng, mặt cong của sản phẩm.

Dùng nước sạch để làm mát trực tiếp.

Trên bàn làm việc có gắn màn hình hiển thị trục X,Y.

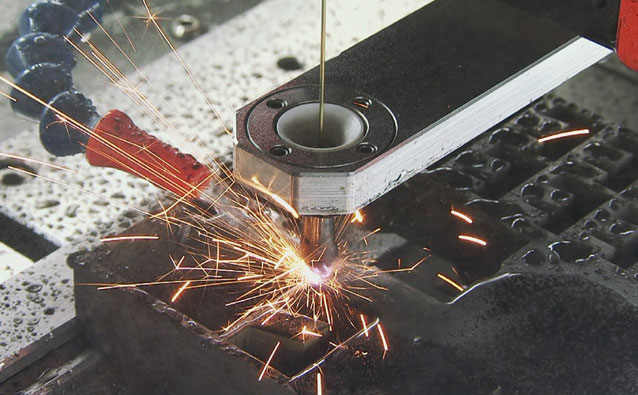

Gia công đục lỗ EDM

Gia công đục lỗ EDM

Nguyên lí hoạt động của Máy bắn lỗ EDM CNC - Máy đục lỗ

Máy đục lỗ tốc độ cao EDM, còn được gọi là máy gia công phóng điện, hay máy xung mồi. Nó cũng giống như một loại máy EDM di chuyển nhanh.

Máy chủ yếu được sử dụng để tạo lỗ ban đầu, lỗ phun, lỗ lọc, lỗ khí và tạo lỗ trên nhóm vật liệu siêu cứng, các phôi có chiều dày lớn, hoặc đường kính lỗ gia công quá nhỏ khó lòng gia công bằng phương pháp khoan thông thường.

Nguyên lí hoạt động của máy đục lỗ EDM

Máy Sử dụng các dây kim loại đồng di chuyển liên tiếp và nhanh (gọi là dây điện cực) làm điện cực, cũng giống như máy xung EDM bề mặt phôi được hình thành dựa trên biên dạng và kích thước của cực đồng nhưng sự khác biệt ở đây là máy đục lỗ EDM sử dụng điện cực là thanh đồng rỗng, máy không gia công trong môi trường dầu mà sử dụng dòng nước áp lực cao chạy xuyên trong ống đồng giúp tẩy nhanh xỉ bẩn ra ngoài vùng gia công nên tốc độ đục lỗ là rất nhanh, đồng nghĩa với việc điện cực đồng bị phá hủy cũng rất nhanh, Và độ chính xác của sản phẩm cũng không thể so sánh với phương pháp xung EDM được.

Ứng dụng của Máy bắn lỗ EDM CNC - Máy đục lỗ EDM

Tạo được các lỗ đường kính nhỏ một cách dễ dàng so với các phương pháp gia công truyền thống

Gia công được trên các vật liệu hợp kim cứng.

Phương pháp hoạt động đơn giản, Độ chính xác cao với hệ thống thước quang học.

Máy bắn lỗ EDM

Máy bắn lỗ EDM

Hệ thống máy móc đơn giản, không sử dụng dầu EDM chỉ dung nước, không mùi, không độc hại, rất tiện lợi và dễ dàng sử dụng.

Máy là công cụ hỗ trợ không thể thiếu dành cho máy cắt dây CNC trong gia công các lĩnh vực cơ khí chính xác, đặc biệt là khuôn mẫu.

Máy đục lỗ CNC - Máy đục lỗ EDM

Máy đục lỗ CNC - Máy đục lỗ EDM
