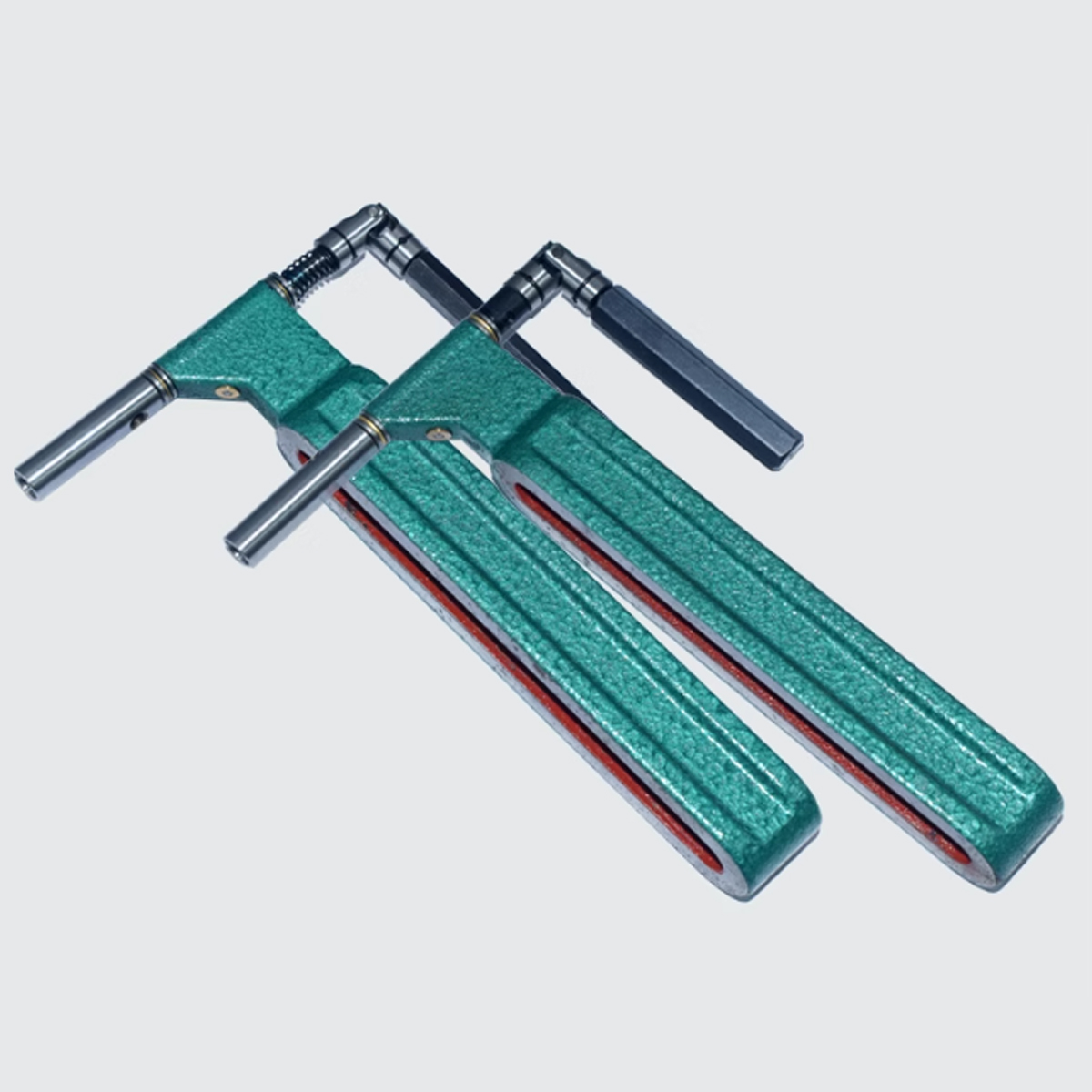

Cánh tay đòn hay Cardan trục xoay CT/ER là phụ kiện cho đầu khoan nhiều mũi dùng cho việc thay thế hoặc bổ sung thêm mũi khoan/taro trên đầu khoan nhiều mũi thay đổi vị trí.
Đầu khoan nhiều mũi thay đổi vị trí là loại cho phép lắp 2 hay nhiều cardan trục xoay để bổ sung hoặc thay thế khi mài mòn.
Đầu khoan nhiều mũi thường cho phép gắn trên tất cả máy khoan & taro để bàn cỡ lớn. Cardan là thanh nối giữa bộ hộp số và mũi khoan.

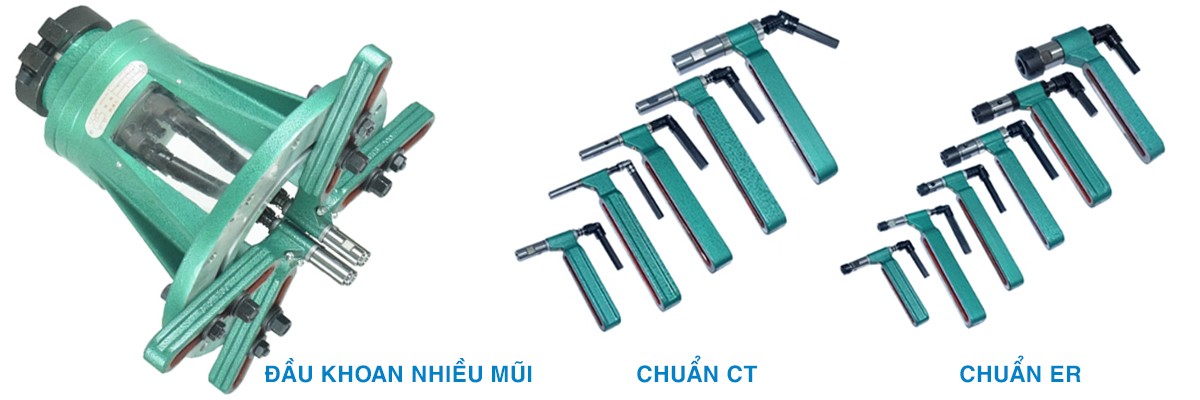

Đầu khoan nhiều mũi & cánh tay đòn thay thế/bổ sung
Cardan dùng để di chuyển đầu khoan cũng như cố định phần khớp nối tại vị trí phù hợp. Tùy theo kích thước mũi mà sử dụng loại Cardan lớn nhỏ khác nhau.
Có 2 dòng Cardan trục xoay sử dụng chuẩn CT và chuẩn ER. Đồng thời cả 2 đều sử dụng kiểu lò xo (Phù hợp khi taro) hoặc cố định ( phù hợp khi khoan).
Các chuẩn CT bao gồm: CT4/CT5/CT6/CT9
Cardan trục xoay chuẩn CT ( Có lò xo & cố định )
Các chuẩn ER sử dụng chuck kẹp bao gồm: ER8, ER11, ER16, ER20, ER25.

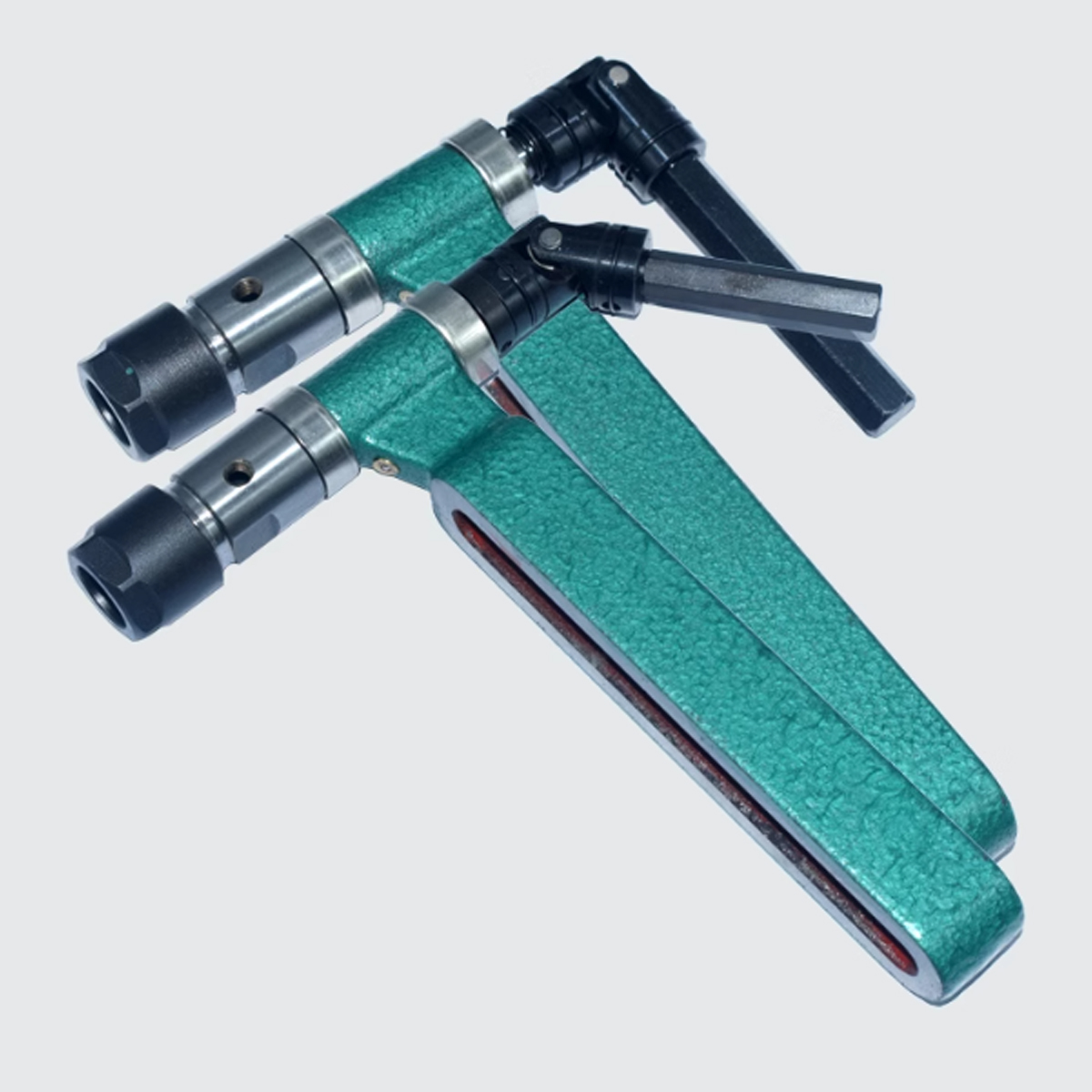

Cardan trục xoay chuẩn ER ( Có lò xo & cố định )
1. Thiết kế dễ dàng lắp đặt, thay thế.
2. Gia công với độ đồng tâm cho độ chính xác cao
3. Chất liệu thép đúc, có độ cứng cao chắc chắn, bền bỉ, khó biến dạng
4. Đầu gắn mũi khoan/taro được gia công hoàn hảo với chất liệu cao cấp, không dễ mài mòn
Cardan trục xoay chuẩn CT4/CT5/CT6/CT9
Cardan trục xoay chuẩn ER8/ER11/ER16/ER20/ER25
|
Model/Parameter |
Maximum clamping capacity (mm) |
Nearest center distance (mm) |
Chuck model |
Hexagonal bar (mm) |
| ER8 | 5.0 | 13.5 | ER8 | 8/10 |
| ER11 | 7.0 | 19 | ER11 | 8/10 |
| ER16 | 10.0 | 26 | ER16 | 10 |
| ER20 | 13.0 | 28 | ER20 | 10 |
| ER25 | 15.0 | 42 | ER25 | 12/12.7 |
| CT4 | 4.0 | 10.5 | CT4 | 8/10 |
| CT5 | 5.0 | 13.5 | CT5 | 8/10 |
| CT6 | 6.5 | 19 | CT6 | 8/10 |
| CT9 | 9.0 | 28 | CT9 | 10 |
Bảng thông tin cardan trục xoay chuẩn CT & ER
1. Kiểm tra Cardan trục xoay hiện tại cần thay thế hoặc bổ sung chủng loại là CT hoặc ER. Cần lưu ý đến loại có lò xo hoặc cố định.

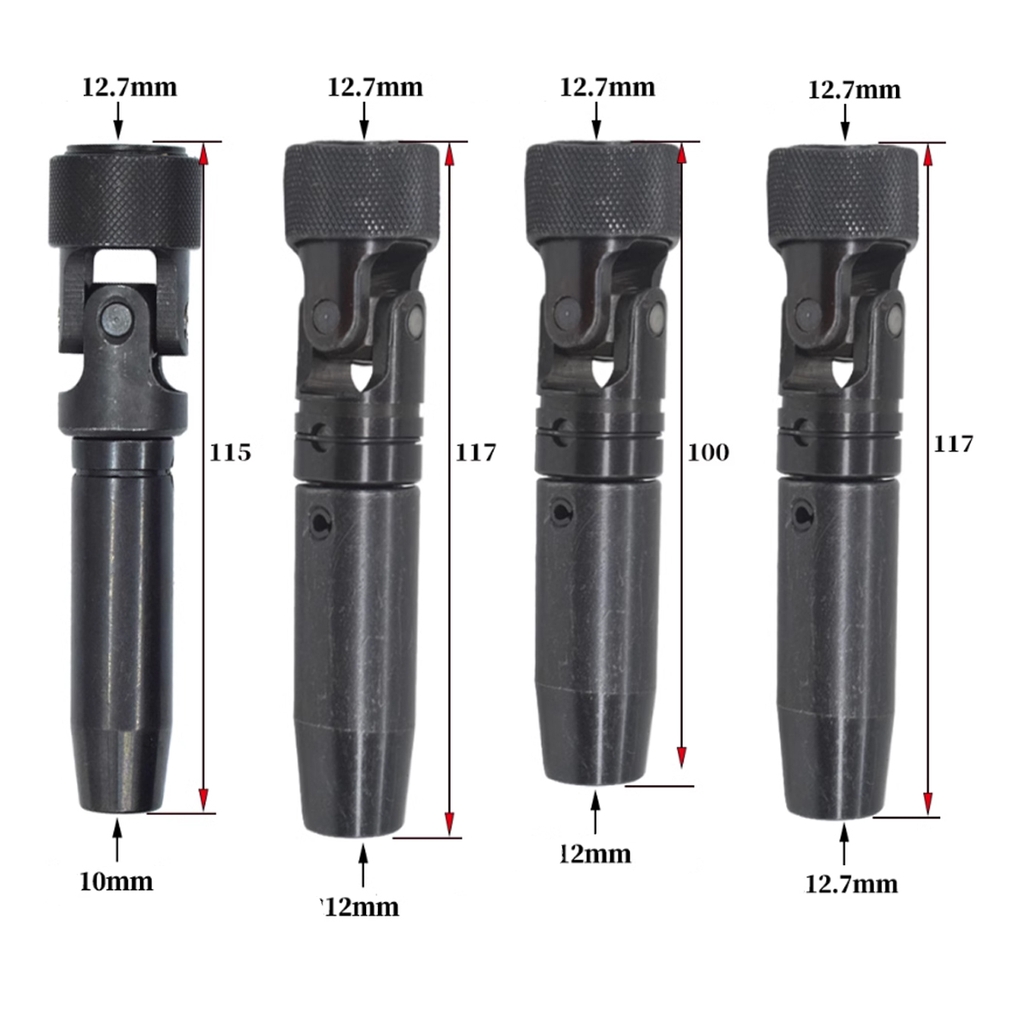

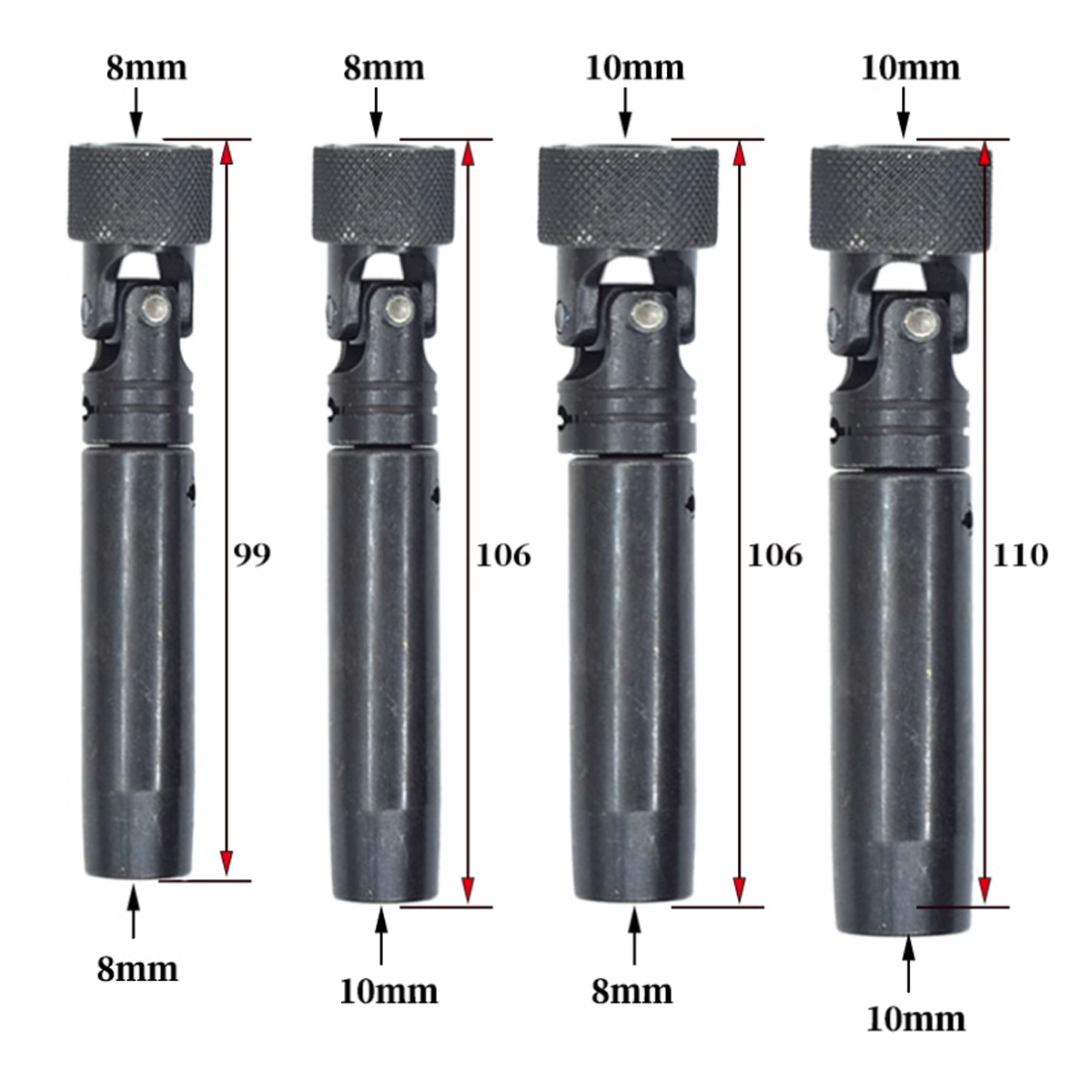

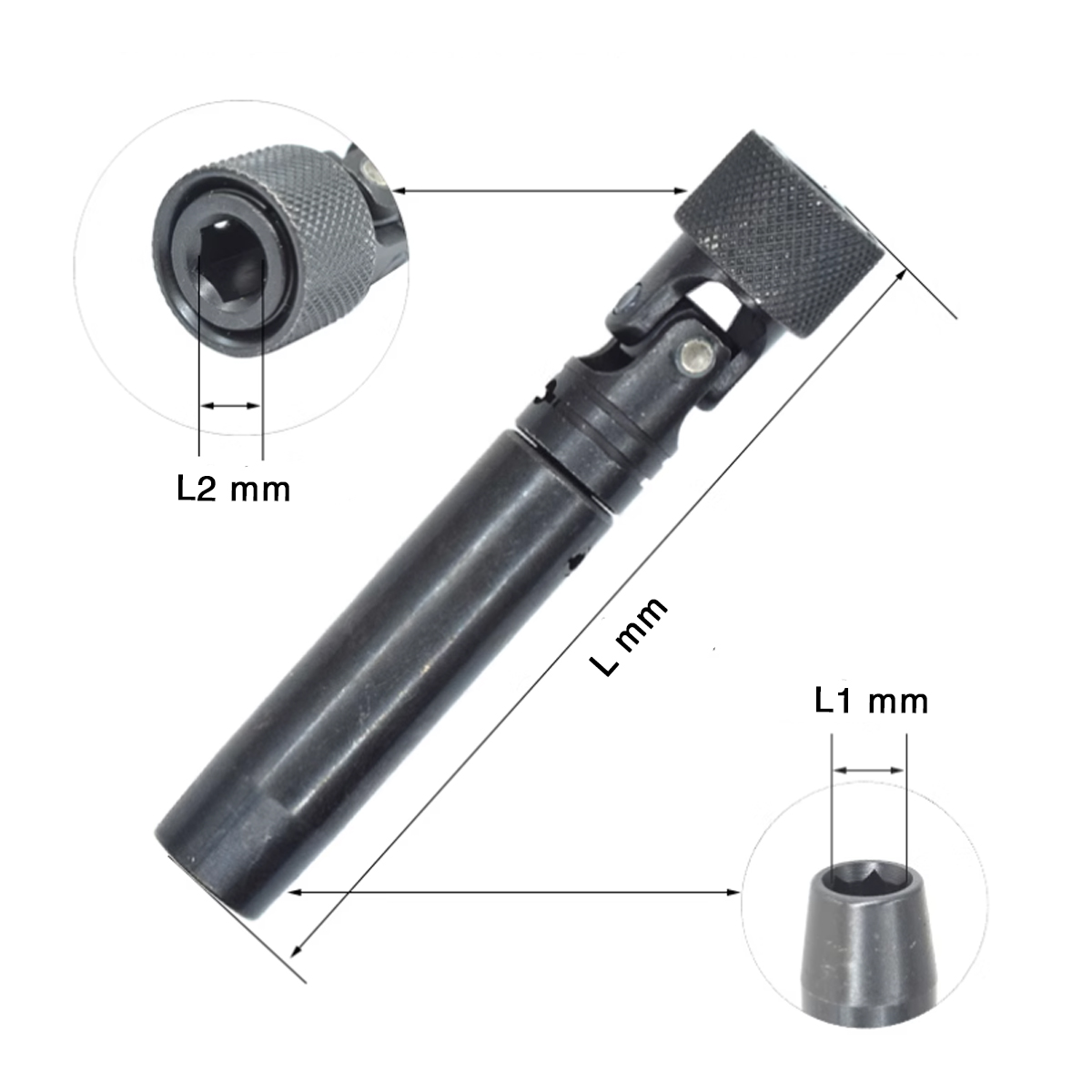

2. Khớp nối truyền chuyển động cần được kiểm tra, khớp nối có độ dài, kết nối thường là đầu lục giá 8/10/12/12.7.
Xem thông số:
Khớp nối truyền chuyển động
CKV VIETNAM tự hào là đơn vị có nhiều năm nhập khẩu và phân phối các dòng sản phẩm hỗ trợ cơ khí chính xác và phụ kiện trong đó có cardan trục xoay CT & ER dùng cho đầu khoan nhiều mũi.
