Máy khoan taro để bàn tự động CKV-74 thuộc dòng thiết bị gia công cơ khí của CKV VIETNAM, tích hợp chức năng khoan và taro trên cùng một máy.
Sản phẩm sử dụng hệ thống servo kép và màn hình cảm ứng Xinje, hỗ trợ điều khiển thuận tiện trong quá trình gia công.

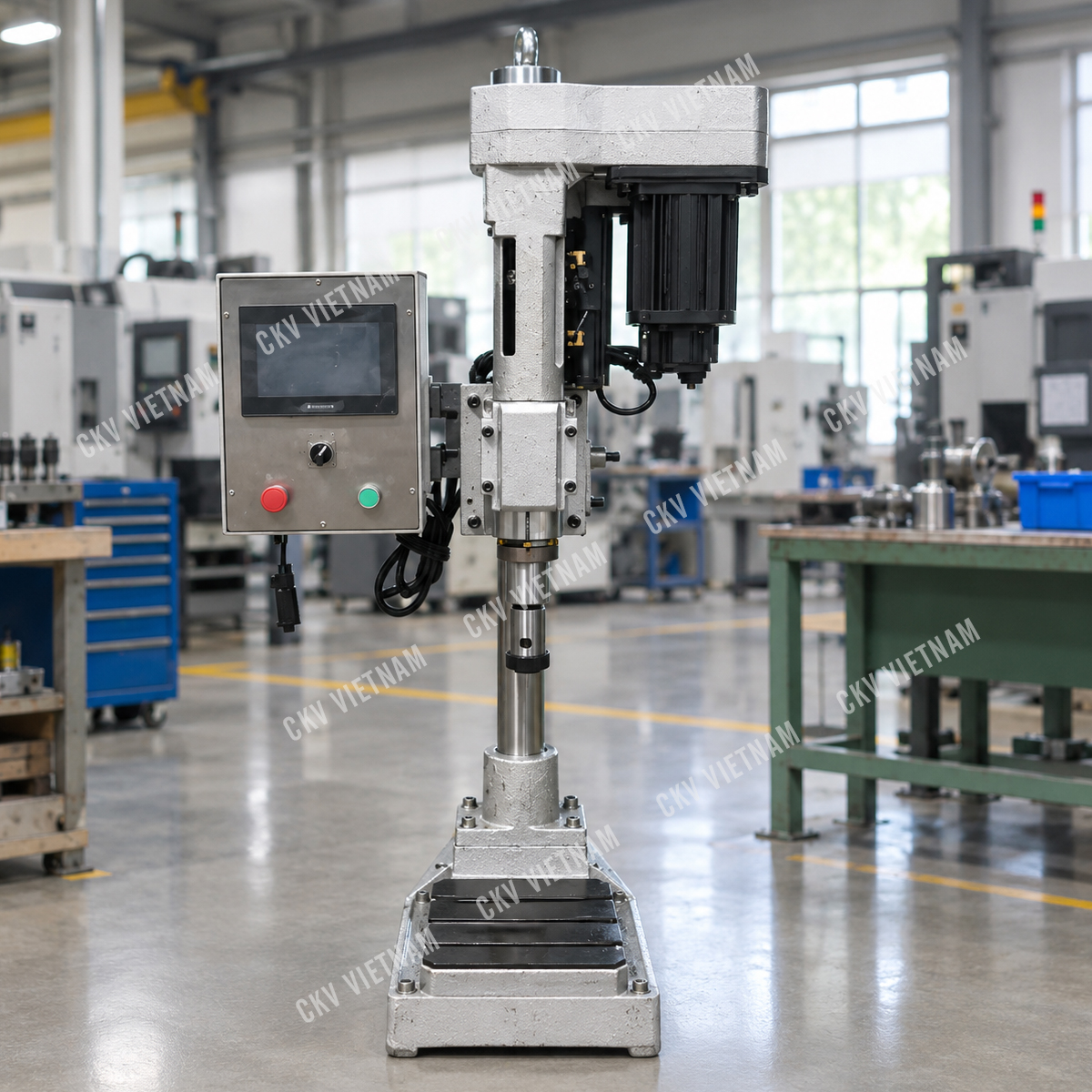

Máy khoan taro để bàn tự động CKV-74 servo kép, màn cảm ứng

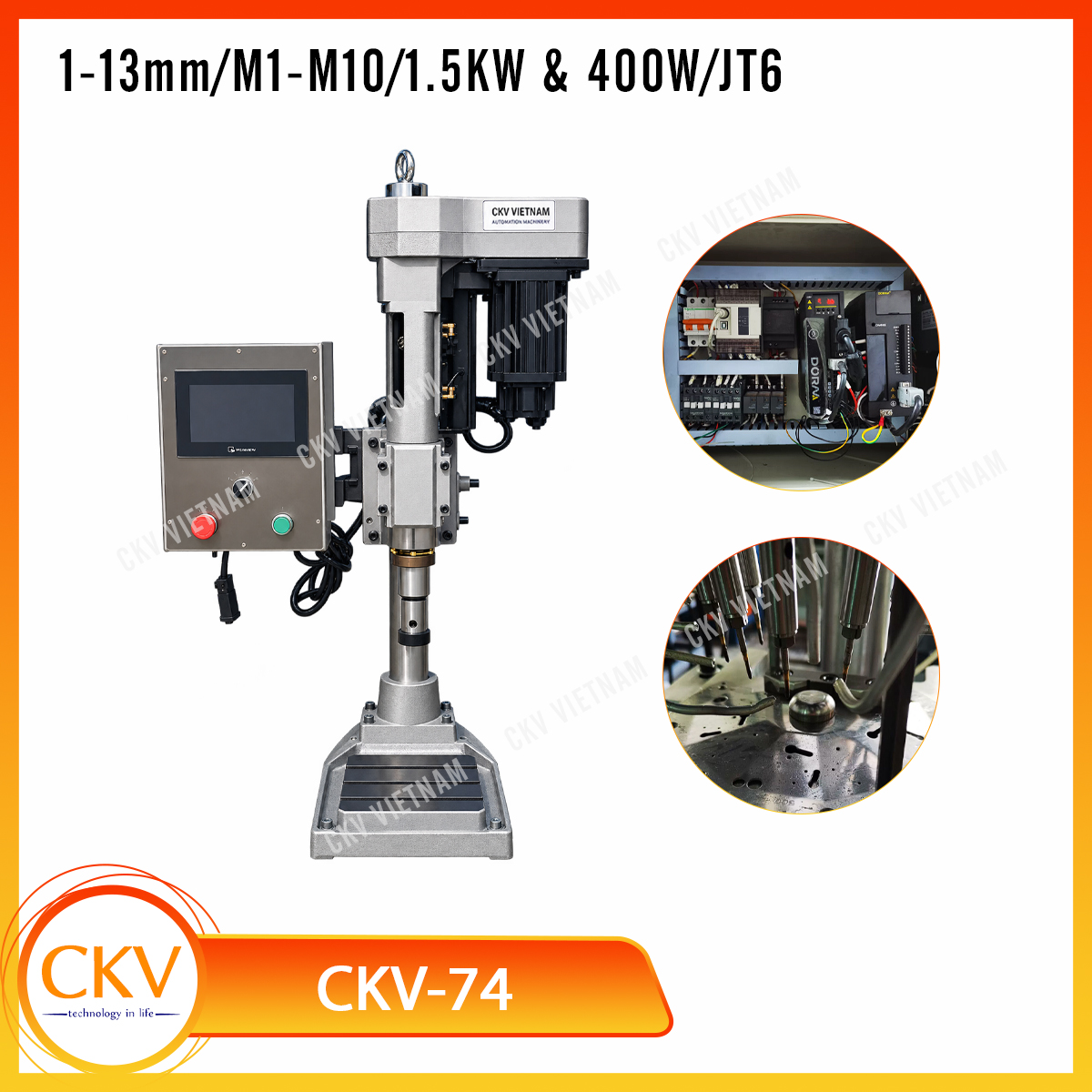

Với khả năng khoan 1–13 mm, taro M1–M10 và tốc độ trục chính 100–2.500 vòng/phút, CKV-74 phù hợp để cân nhắc cho các xưởng cơ khí và cơ sở sản xuất chi tiết có yêu cầu khoan lỗ, tạo ren trong phạm vi thông số của máy.
Servo kép: servo chính 1,5 kW, servo phanh/cấp tiến 400 W.
Màn hình cảm ứng Xinje: hỗ trợ thao tác điều khiển theo cấu hình máy.
Khoan và taro: phạm vi khoan 1–13 mm, taro M1–M10.
Tốc độ trục chính linh hoạt: từ 100–2.500 vòng/phút.
Thiết kế để bàn: bàn làm việc 235 × 235 mm, chiều cao máy 1.000 mm, khối lượng 150 kg.
| Thông số | Giá trị |
|---|---|
| Thương hiệu | CKV VIETNAM |
| Model | CKV-74 |
| Hệ thống truyền động | Servo kép |
| Đường kính khoan | 1–13 mm |
| Kích thước taro | M1–M10 |
| Hành trình trục chính | 65 mm |
| Tâm trục chính đến mặt cột | 190 mm |
| Đầu trục chính đến bàn tối đa | 500 mm |
| Côn trục chính | JT6 |
| Tốc độ trục chính | 100–2.500 vòng/phút |
| Kích thước bàn làm việc | 235 × 235 mm |
| Chiều cao máy | 1.000 mm |
| Khối lượng | 150 kg |
| Servo chính | 1,5 kW |
| Servo phanh/cấp tiến | 400 W |
| Thương hiệu servo | Dongling |
| Màn hình cảm ứng | Xinje |
| Công tắc tơ điện | Schneider |
CKV VIETNAM có ba model CKV-74, CKV-92 và CKV-104, đáp ứng các nhu cầu khoan taro với phạm vi kích thước khác nhau.
| Thông số | CKV-74 | CKV-92 | CKV-104 |
|---|---|---|---|
| Đường kính khoan | 1–13 mm | 1–16 mm | 3–20 mm |
| Kích thước taro | M1–M10 | M3–M16 | M5–M20 |
| Hành trình trục chính | 65 mm | 80 mm | 100 mm |
| Servo chính | 1,5 kW | 2,0 kW | 2,2 kW-G |
| Servo phanh/cấp tiến | 400 W | 0,75 kW | 1,0 kW |
| Bàn làm việc | 235 × 235 mm | 335 × 355 mm | 400 × 370 mm |
| Khối lượng | 150 kg | 200 kg | 280 kg |
CKV-74: phù hợp với nhu cầu khoan đến 13 mm, taro đến M10.
CKV-92: lựa chọn khi cần khoan đến 16 mm, taro đến M16.
CKV-104: dành cho nhu cầu khoan đến 20 mm, taro đến M20.
Việc chọn model cần căn cứ vào vật liệu, kích thước chi tiết, dụng cụ cắt và yêu cầu gia công thực tế.

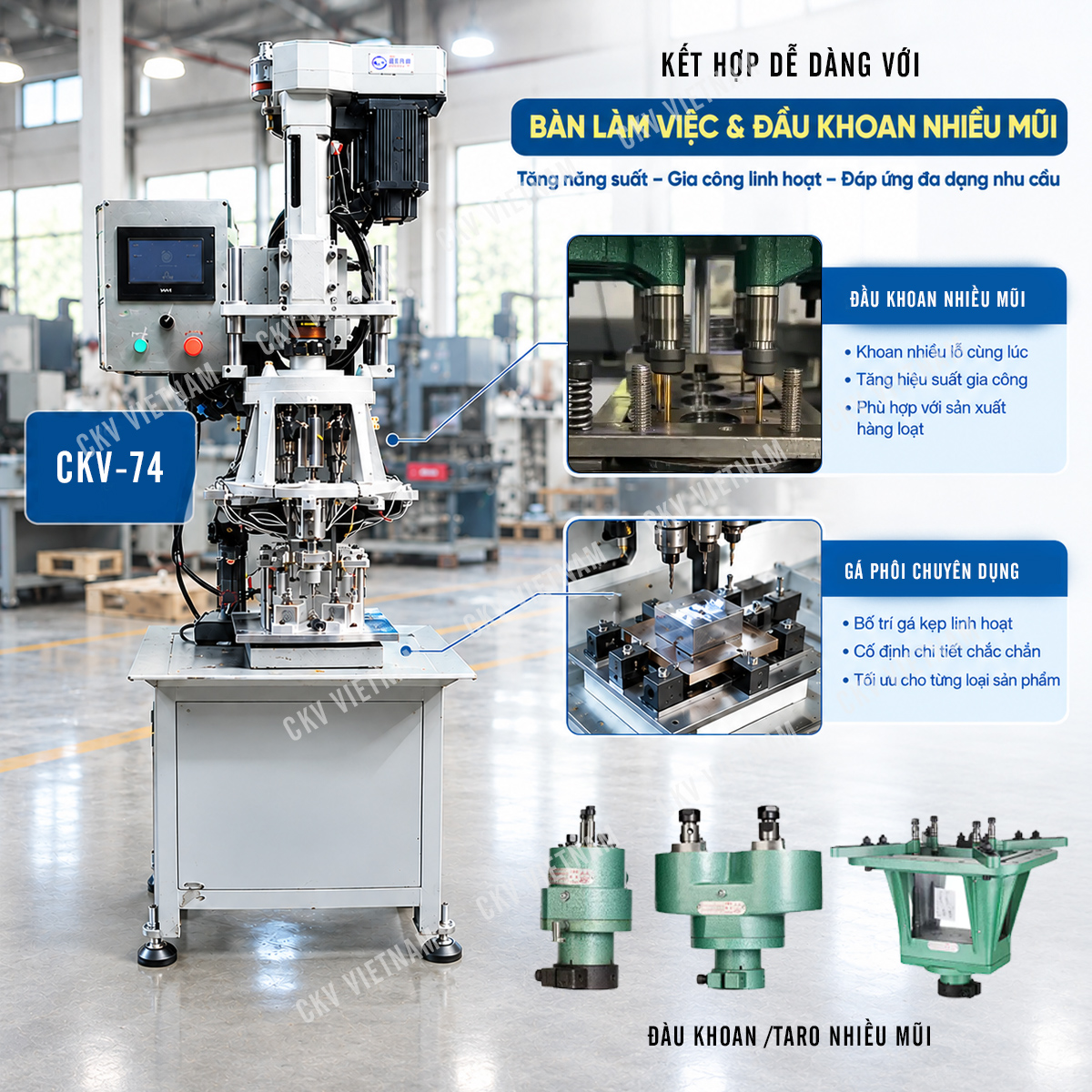

Ngoài cấu hình tiêu chuẩn, máy có thể được xem xét kết hợp với bàn làm việc chuyên dụng và đầu khoan nhiều mũi để đáp ứng nhu cầu gia công nhiều lỗ trên cùng một chi tiết.
Kết hợp bàn làm việc: hỗ trợ bố trí và gá kẹp phôi thuận tiện theo yêu cầu gia công.
Kết hợp đầu khoan nhiều mũi: cho phép bố trí nhiều mũi khoan theo vị trí lỗ thiết kế, phù hợp với nhu cầu gia công hàng loạt.
Tùy chỉnh theo chi tiết: số lượng mũi, khoảng cách giữa các trục và kiểu đầu khoan cần được lựa chọn theo bản vẽ sản phẩm.
Tham khảo sản phẩm đầu khoan nhiều mũi dùng cho máy khoan taro để bàn cỡ lớn.
CKV-M74 cùng đầu khoan nhiều mũi và gá phôi chuyên dụng
Lưu ý: Khả năng kết hợp phụ thuộc vào công suất máy, kết cấu lắp đặt, kiểu trục chính và yêu cầu gia công. Cần xác nhận tính tương thích trước khi đặt cấu hình.
Máy có phạm vi đường kính khoan 1–13 mm, tùy thuộc vật liệu và điều kiện gia công.
Máy hỗ trợ taro trong phạm vi M1–M10.
Có. Máy sử dụng màn hình cảm ứng thương hiệu Xinje và hệ thống truyền động servo kép.
Chọn theo kích thước khoan và ren cần gia công: CKV-74 đến M10, CKV-92 đến M16 và CKV-104 đến M20.
